Ультразвуковой контроль (УЗК): принципы и возможности метода
Ультразвуковая дефектоскопия позволяет проверять внутреннюю целостность материалов и сварных соединений без повреждения самого объекта. На практике УЗК помогает находить скрытые дефекты еще до того, как они повлияют на работу конструкции и ее безопасную эксплуатацию.

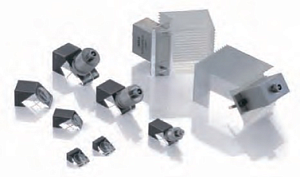

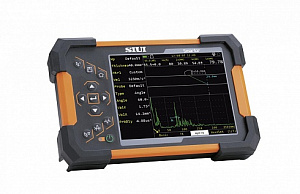

В основе метода — высокочастотные упругие волны мегагерцевого диапазона. Они проходят через материал, отражаются от внутренних границ и несплошностей, затем возвращаются на пьезоэлектрический преобразователь (ПЭП) и выводятся в виде A-, B-, C-сканов, а при работе с фазированными решетками — и S-сканов.
Что позволяет выявлять УЗК

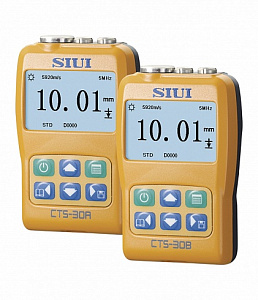

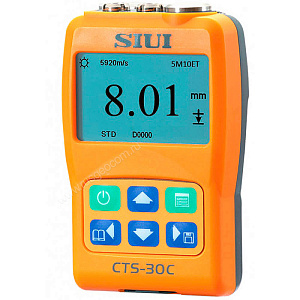

Аппаратура из каталога позволяет выявлять трещины, газовые поры, непровары корня шва, шлаковые включения, расслоения и коррозионное утонение стенок.
При контроле сварных соединений специалисты могут оценивать результаты по стандартам ISO 17640 и ISO 11666. У метода высокая чувствительность к мелким дефектам, он не связан с ионизирующим излучением и быстро настраивается под задачу.
Поэтому УЗК используют и в цехе, и на выезде — там, где объект нужно проверить на месте.
Когда какой метод применяют
Если задача типовая и доступ к зоне контроля есть только с одной стороны, обычно начинают с классического эхо-метода. Когда геометрия сложнее или важно получить более детальную картину дефекта, чаще рассматривают PAUT или ToFD.
Методы и технологии ультразвуковой диагностики
Конкретную методику выбирают по геометрии детали, акустическим свойствам материала и требованиям нормативно-технической документации.
На этом этапе учитывают не только сам метод, но и толщину материала, доступ к зоне контроля и требования к фиксации результатов.

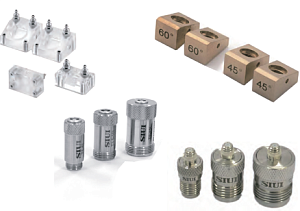

Импульсный эхо-метод
Это основной вариант УЗК, в котором прибор улавливает эхо-сигналы, отраженные от дефекта. Такой подход подходит для листового проката и стандартных сварных швов, когда доступ к изделию есть только с одной стороны.
Эхо-зеркальный метод (тандем)
Здесь работают два ПЭП, которые формируют разнесенные траектории луча. Такой способ удобен, когда нужно увереннее находить вертикально ориентированные трещины в корне шва и повышать вероятность обнаружения сложных дефектов.
Теневой метод
К нему обращаются в тех случаях, когда эхо-метод дает мало полезного сигнала. В этом случае оценивают, насколько ослабла волна после прохождения через деталь. Это особенно актуально для материалов и конструкций с сильным рассеянием звука.

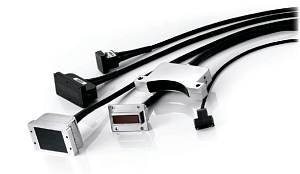

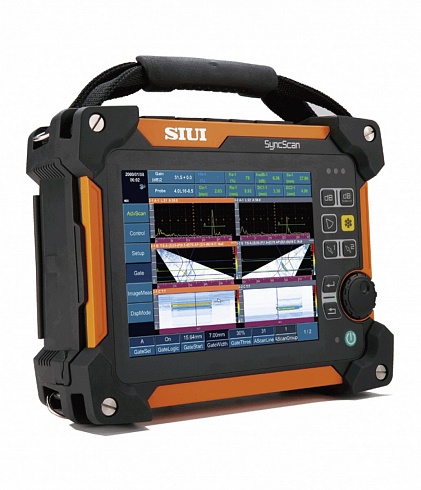

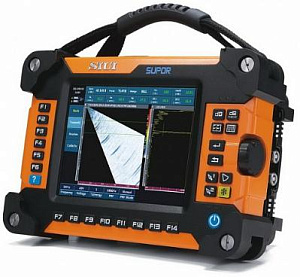

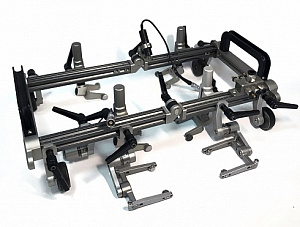

Фазированные решетки (PAUT)
В PAUT угол ввода и фокусное расстояние луча меняются электронно, без механической перестройки. За счет этого проще контролировать сложную геометрию, точнее локализовать дефект и видеть картину структуры в реальном времени.

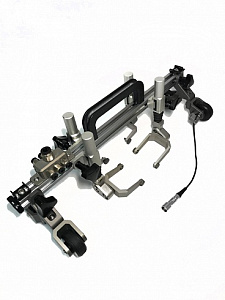

Дифракционно-временной метод (ToFD)
В ToFD прибор регистрирует дифракционные волны, которые возникают на вершинах трещин. Такой подход позволяет точно оценивать высоту и протяженность несплошностей, что особенно важно при контроле объектов большой толщины.
Отраслевое применение дефектоскопического оборудования
Ультразвуковое оборудование используют там, где от состояния металла, сварных швов и несущих элементов напрямую зависит надежность объекта. Регулярный УЗК помогает вовремя заметить опасные изменения и не доводить проблему до аварийной ситуации.
Нефтегазовая и энергетическая промышленность

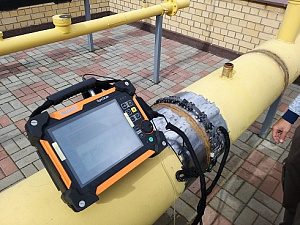

В этой сфере регулярно проверяют магистральные трубопроводы, сосуды под давлением, сварные швы резервуаров и лопатки турбин. УЗК металла позволяет выявлять коррозионный износ, усталостные трещины и непровары с учетом применимых отраслевых и кодовых требований, включая API и ASME.
Машиностроение и металлургия
На производстве заготовок ультразвуковой контроль металла используют для глубинного контроля металла, при проверке литья — для поиска усадочных раковин, а при сборке тяжелых агрегатов — для контроля поковок и сварных соединений.
Авиационная и космическая промышленность
Здесь важно не только найти дефект, но и точно зафиксировать его параметры. Дефектоскопы применяют для поиска расслоений в композитных материалах, контроля состояния двигателей, выявления отслоений сотовых панелей и микроповреждений в элементах фюзеляжа.
Преимущества и перспективы развития технологий
УЗК остается одним из основных методов неразрушающего контроля, когда важны безопасность, мобильность и достоверный результат. По сравнению с рентгенографией он не связан с ионизирующим излучением и обычно не требует организации зон радиационной защиты.
На практике это сокращает время на диагностику и уменьшает сопутствующие затраты.

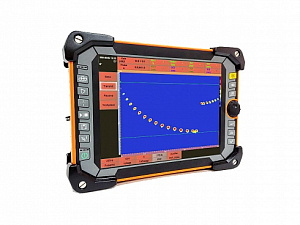

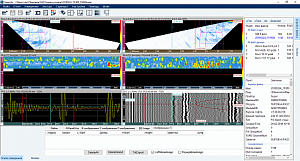

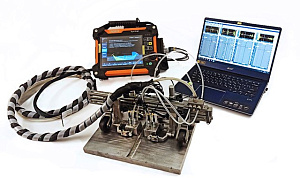

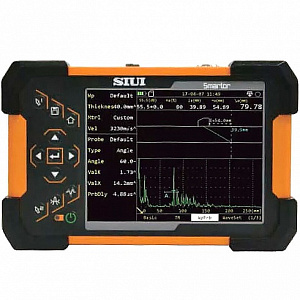

Сейчас УЗ контроль развивается прежде всего в сторону автоматизации и цифровой обработки данных. Современные приборы получают ПО, которое анализирует результаты, строит кривые DGS/DAC/TCG и формирует протоколы.

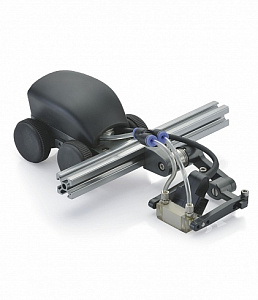

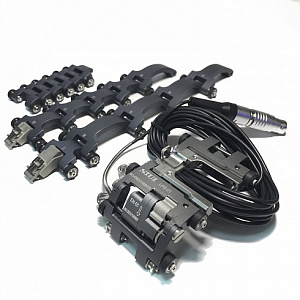

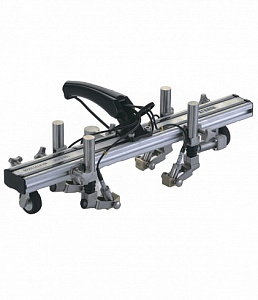

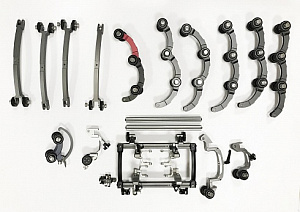

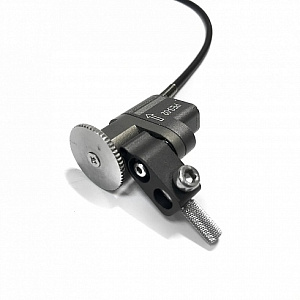

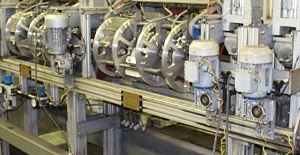

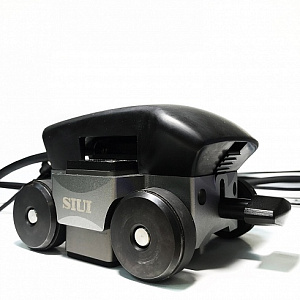

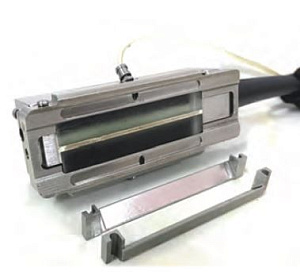

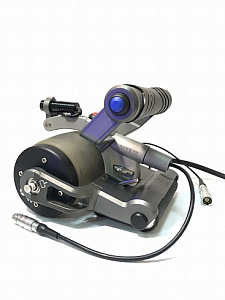

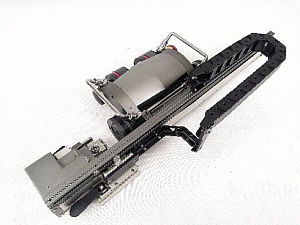

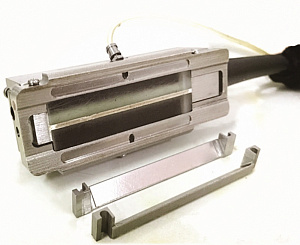

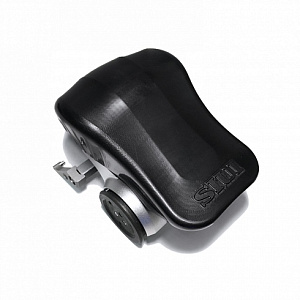

У матричных преобразователей растет разрешающая способность, а роботизированные сканеры делают сбор данных более повторяемым и меньше зависящим от оператора. За счет этого УЗК остается важным инструментом промышленной безопасности.
Как подойти к выбору оборудования
Если задача типовая и параметры контроля понятны, ориентироваться можно уже на уровень метода. Если объект сложный, а требования к фиксации результатов высокие, оборудование лучше подбирать вместе со специалистами.
Специалисты Globaltest Engineering подбирают оборудование под конкретные задачи вашей лаборатории или производства, включая поставку, пусконаладку и обучение персонала на предприятии в Республике Узбекистан.
На сайте можно запросить технико-коммерческое предложение, уточнить актуальную цену приборов и обсудить условия поставки.
