Простота использования благодаря практичной конструкции
- Небольшой размер и легкий вес обеспечивают отличную портативность системы резки материалов толщиной до 16 мм.
- Использование в системах ручной и механизированной резки с интерфейсом ЧПУ и подключением резаков по технологии FastConnect™.
- Запатентованная технология контактной резки облегчает использование резака даже для операторов, работающих с системой впервые.
- Различные варианты исполнения простых в использовании резаков и расходных деталей помогут Вам успешно справиться с самыми различными заданиями резки.
- Нет необходимости менять давление воздуха. Технология Smart Sense™ постоянно обеспечивает его правильную настройку.
- Маркировка, выполнение задиров и прецизионная строжка новым процессом с низкой силой тока.
Максимальная производительность
- Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 6 мм в полтора раза выше по сравнению с аналогичным показателем для кислородной резки.
- Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок.
- Быстрая смена расходных деталей с использованием новой возможности — переключателя блокировки резака.
Прочность и надежность
- Резаки Duramax® Lock характеризуются высокой ударопрочностью и термостойкостью.
- Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака.
- Надежность Hypertherm Certified™ означает, что система работает эффективно в средах с наиболее сложными условиями.
Типичные области применения

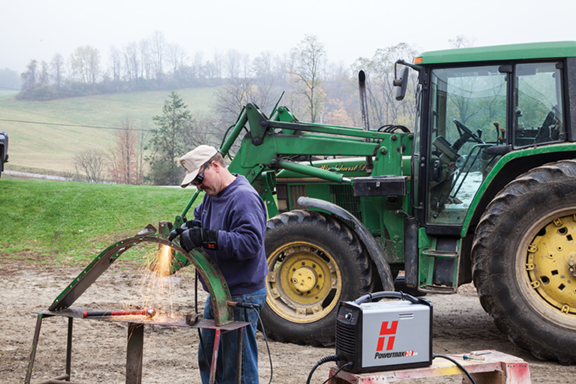

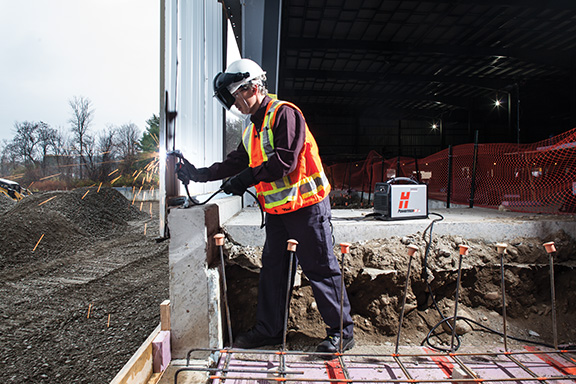

Техническое обслуживание недвижимых объектов и оборудования; компании, специализирующиеся на системах ОВКВ и подрядные организации, работающие с механическим оборудованием; производство предметов общего назначения, а также: строительство, техобслуживание и ремонт, техобслуживание сельскохозяйственных машин и оборудования.
Технические характеристики
|
Значения входного напряжения (±10 %) |
CSA |
200–240 В, 1-ф., 50–60 Гц Или 480 В, 3-ф., 50–60 Гц1 |
| CE/CCC |
230 В, 1-ф., 50–60 Гц Или 400 В, 3-ф., 50–60 Гц |
|
|
Входной ток при 6,5 кВт |
CSA |
200–240 В, 1-ф., 39/32 А Или 480 В, 3-ф., 9,4 А1 |
| CE/CCC |
230 В, 1-ф., 33 А Или 400 В, 3-ф., 10 А |
|
| Выходной ток | 10–45 А | |
| Номинальное выходное напряжение | 145 В пост. тока | |
|
Рабочий цикл при 40 °C |
CSA |
50 % при 45 А, 200–240 В, 1-ф. 60 % при 41 А, 200–240 В, 1-ф. 100 % при 32 А, 200–240 В, 1-ф. 50 % при 45 А, 480 В, 3-ф. 60 % при 41 А, 480 В, 3-ф. 100 % при 32 А, 480 В, 3-ф. |
| CE/CCC |
50 % при 45 А, 230 В, 1-ф. 60 % при 41 А, 230 В, 1-ф. 100 % при 32 А, 230 В, 1-ф. 50 % при 45 А, 400 В, 3-ф. 60 % при 41 А, 400 В, 3-ф. 100 % при 32 А, 400 В, 3-ф. |
|
| Напряжение холостого хода |
275 В пост. тока (200–240 В, CSA/CE/CCC и 480 В, CSA) 265 В пост. тока (400 В CE/CCC) |
|
| Размеры с ручками | 442 мм Г; 173 мм Ш; 357 мм В | |
| Масса с резаком 6,1 м | CSA | 14 кг |
| CE/CCC | 15 кг | |
| Источник газа |
Резка: воздух (чистый, сухой, обезжиренный), азот, F5 Строжка: воздух (чистый, сухой, обезжиренный), азот, F5 Маркировка: воздух (чистый, сухой, обезжиренный), аргон |
|
|
Рекомендуемая скорость потока и давление газа на входе |
188 л/мин при 5,9 бар | |
| Длина входящего силового кабеля | 3 м | |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) | |
| Требования к приводу двигателя | 12.5 кВА (10 кВт) для полного вывода 45 А | |
| Электрический КПД | 88 % | |
| Пригодность к переработке | 100 % | |
| Сертификаты | Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. CCC — для использования в Китае. Система имеет следующие сертификаты: CE, RCM, ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы. | |
| Гарантия |
Источник тока: 3 года Резак: 1 год |
|
Работа с использованием двигателя-генератора
| Номинальная мощность двигателя | Выходной ток системы | Производительность (растяжение дуги) |
| 10 кВт | 45 А | Полная |
| 8 кВт | 45 А | Ограниченная |
| 6 кВт | 30 A | Полная |
