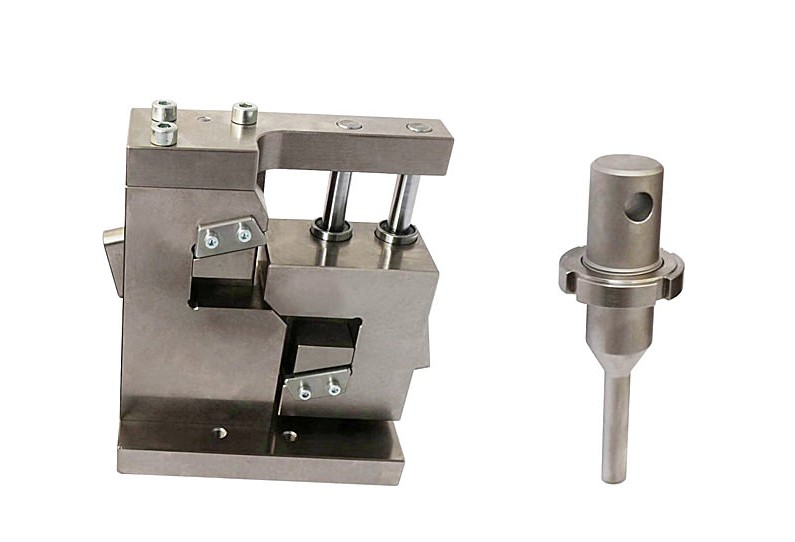

Образец с надрезами с обеих сторон зажимается в приспособлении, установленном в продольном направлении. Между надрезами при сжимающем нагружении возникает зона свободного от момента нагружения сдвига. Волокна должны располагаться параллельно или поперек направлению нагружения. DMS наносятся под углом 45° в направлении плоскости сдвига для определения деформации сдвига.
Результаты: поведение при сдвиге, 0,2% напряжения сдвига, макс. напряжение сдвига и модуль секущей сдвига.
Технические характеристики
|
Характеристика |
Значение |
|
Максимальная нагрузка, кН |
50 |
|
Размер образца, мм |
76,2х19,1 |
|
Диаметр посадочного отверстия, мм |
31,8 |
|
Ширина приспособления, мм |
182,9 |
|
Минимальное расстояние между супортами, мм |
289 |
