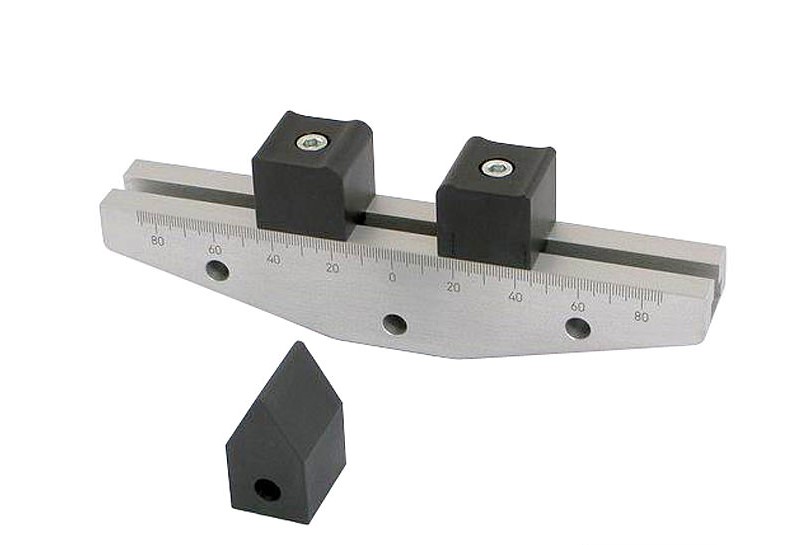

Технические характеристики
|
Характеристика |
Значение |
|
Максимальная нагрузка (Al), кН |
2,5 |
|
Максимальная нагрузка (St), кН |
10 |
|
Вид изгиба |
Трехточечный |
|
Длина основания (N), мм |
200, 300, 350, 400, 430 |
|
Длина линейки, мм |
160 |
|
Нагружающая оправка (пуасон) |
|
|
Размер, мм |
30х42 |
|
Диаметр посадочный, мм |
15,9 |
|
Диаметр фиксирующий, мм |
8 |
|
Глубина посадочного отверстий, мм |
22 |
|
Радиус, мм |
0,5; 1; 1,5; 2; 3; 3,2; 4; 5; 10 |
|
Вес, кг |
0,16 |
|
Диаметр входного отверстия, мм |
8 |
|
Опора: |
|
|
Размер опоры, мм |
30х67 |
|
Опора с двойным радиусом, мм |
1,5+2,5; 2+3; 2+5; 3,2+5; 4+5 |
|
Опора с одним радиусом, мм |
0,5; 1; 1,5; 2; 2,5; 3; 3,2; 4; 5; 10 |
|
Вес, кг |
0,8 |
