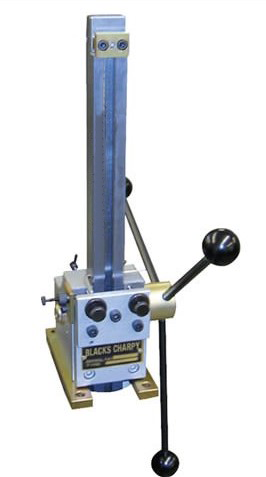

Ручная машина Шарпи CNB35-001A1

Описание:

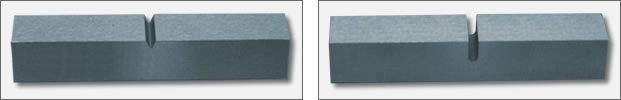

Эта машина Charpy режет надрезы V-образной и U-образной формы по Шарпи и Изоду в предварительно обработанных стандартных 10 мм-х квадратных образцах.

Машина имеет прочную конструкцию, которая устанавливается на специальной верстаке.


Метод работы:

Протяжка монтируется в стойку квадратного сечения и закрепляется сверху и снизу зажимами. Регулировочные винты, встроенные в корпус машины, установлены так, чтобы получить правильную глубину надреза и его положение вдоль образца.
Протяжка может быть легко удалена для повторной заточки или заменена, чтобы вырезать другой тип надреза.
Образец закрепляется в машине двумя зажимными винтами.
Легкое покрытие смазочно-охлаждающей жидкости (рекомендуется RTD) наносится на протяжку, а затем приводится в действие маховик, который протаскивает протяжку через образец для получения точного надреза.
После вырезки надреза образец удаляется, протяжка поднимается, а зубья протираются, готовые к следующему образцу.
Использование дополнительного насадки с несколькими надрезами позволяет вырезать несколько надрезов в образце.
После того, как регулировочные винты были установлены, время цикла составляет 40 секунд на образец.


Технические характеристики:
Общий размер:
Высота 65 см
Ширина 18 см
Глубина 50см
Вес:16 кг

Аксессуары:

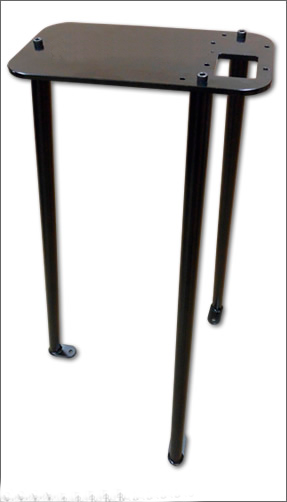

- верстак
- многоточечная насадка
- шайба меньшего размера
