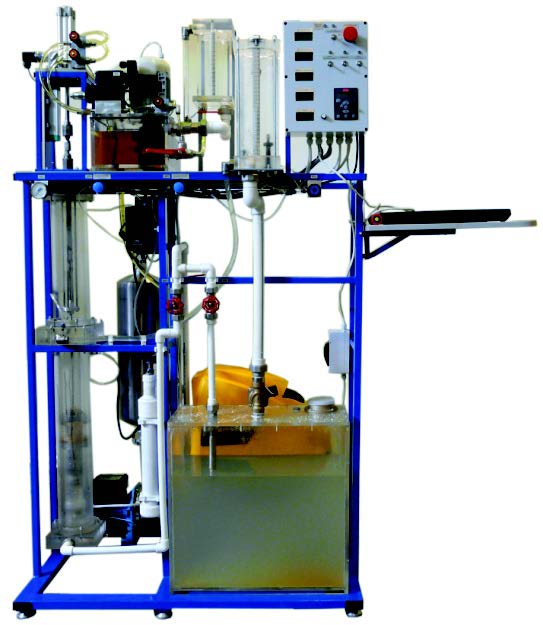

Стенд представляет собой напольную конструкцию в виде рамной стойки с размещенным на ней оборудованием:
- модель гидропоршневой насосной установки (с прозрачными элементами);
- гидравлическая насосная станция; датчики положения поршня привода;
- элементы управления гидроприводом;
- прозрачный резервуар – имитатор нефтяного пласта, прозрачный резервуар-имитатор потребителя;
- насос вспомогательный для возврата жидкости в «нефтяной пласт» и создания подпора в пласте;
- компрессор для имитации давления потребителя; плата ЦАП-АЦП, ноутбук.
Учебный стенд позволяет выполнять следующие виды лабораторных работ:
- Изучение принципа действия гидропоршневого насоса;
- Определение производительности гидропоршневого насоса в зависимости от производительности гидравлической управляющей насосной станции, расчет теоретической производительности, определение объемного КПД насоса;
- Определение мощностных характеристик приводного двигателя управляющей насосной станции;
- Снятие индикаторной диаграммы скважинного насоса и сравнение ее с теоретической;
- Определение параметров приводного гидропривода нефтяного насоса в зависимости от уровней давления в «скважине» и в «нефтяном пласте»
