Описание:
Универсальная система измерения твердости представляет собой универсальный метрологический эталон измерения твердости материалов.
С помощью данного оборудования возможно:
Система состоит из двух взамосвязанных блоков:

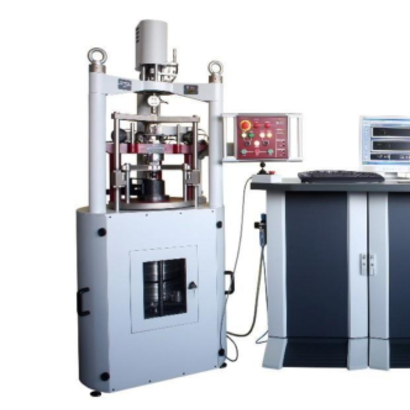

Универсальный твердомер – основа универсальной измерительной системы. Данный твердомер выполняет высокоточные измерения с постоянством по времени. Механизм твердомера расположен в центре на трех-колонной рамы, что обеспечивает устойчивость измерений в любом моменте измерительного цикла.
Измерение твердости по Роквеллу базируется на лазерной измерительной системе, описанной ниже. Данная система соответствует требованиям стандарта ISO 6508-3.
Система может задавать следующие тестовые нагрузки, причем возможные отклонения незначительны (обычно значение отклонения в 5 раз ниже требований Стандартов).
Предварительная нагрузка: 29.42 Н (супер Роквелл) и 98.07 Н (Роквелл)
Отклонение воспроизводимой предварительной нагрузки не более +/- 0,2%
Время достижения предварительной нагрузки: в пределах от 2 до 4с
Испытательная нагрузка:
Лазерный интерферометр, используемый для измерения глубины отпечатка, имеет разрешение 0,01 мкм и значение погрешности менее 20 ppm.
Лазерный интерферометр имеет сертификат калибровки, выданный аккредитованной лабораторией, в соответствии с национальным стандартом измерения длины.
Нагрузка применяется с использованием серво-привода: этот решение используется для контроля скорости проникновения до 1 мкм / с в соответствии со стандартами, а также для непрерывного измерения нагрузки и перемещения индентора во время цикла испытаний. Кроме того, цикл загрузки системы может управляться так, чтобы время нагрузки и скорость перемещения индентора
могли программироваться и контролироваться независимо в течение цикла испытаний.
Скорость погружения можно устанавливать в диапазоне от 1 мкм/с до 800 мкм/с.
Такая специфика прибора позволяет использовать его для различных исследований, что необходимо для Центральных лабораторий изображен механизм универсального твердомера.
Набор инденторов, с калибровочными сертификатами,в соответствии со Стандартами, доступен для данного прибора опционно
Это устройство расположено рядом с универсальным твердомером, предназначено для управления циклом испытаний, сбора и обработки данных, печати и отображения результатов испытаний, а также для любого взаимодействия с информационной системой управления лабораторией.
Блока контроля и управления состоит из:
Режим ручного управления: в ручном режиме можно работать в системе; несколько виртуальных кнопок позволяют выполнять все основные операции для проведения цикла тестирования и для обслуживания системы.
Универсальная система измерения твердости представляет собой универсальный метрологический эталон измерения твердости материалов.
С помощью данного оборудования возможно:
- Откалибровать контрольные меры твердости для теста по Роквеллу по шкалам(A-B-C-D-E-F-G-H- K-L-M-N-P-R-S-T-V-W-X-Y)
- Создавать отпечатки для калибровки мер твердости по Виккерсу по шкалам [от HV5 до HV100] и по Бринелю по шкалам от 5 kgf до 187.5 kgf (7,8125 kgf и 125 kgf включая) ; отпечатки должны быть измерены с использованием дополнительного подходящего измерительного устройства (пункт 7.b). Возможно создавать отпечатки HV3 в соответствии с ISO 6507-2, кроме того, нагрузки для создания отступов HV1 и HV2 доступны всегда в соответствии со стандартами ISO 6507-2
- Произвести проверку алмазного индетора по Роквелу на соответствие эталонному индетору.
- Система полностью автоматизирована, что позволяет избежать влияние человеческого фактора на результаты испытаний.
Система состоит из двух взамосвязанных блоков:
- Универсальный твердомер
- Блок контроля и управления
Универсальный твердомер – основа универсальной измерительной системы. Данный твердомер выполняет высокоточные измерения с постоянством по времени. Механизм твердомера расположен в центре на трех-колонной рамы, что обеспечивает устойчивость измерений в любом моменте измерительного цикла.
Измерение твердости по Роквеллу базируется на лазерной измерительной системе, описанной ниже. Данная система соответствует требованиям стандарта ISO 6508-3.
Система может задавать следующие тестовые нагрузки, причем возможные отклонения незначительны (обычно значение отклонения в 5 раз ниже требований Стандартов).
Предварительная нагрузка: 29.42 Н (супер Роквелл) и 98.07 Н (Роквелл)
Отклонение воспроизводимой предварительной нагрузки не более +/- 0,2%
Время достижения предварительной нагрузки: в пределах от 2 до 4с
Испытательная нагрузка:
- 147.1 Н, 294.2 Н и 441.3 Н, для супер Роквелла;
- 588.4 Н, 980.7 Н и 1471 Н, для испытаний по Роквеллу;
- 98.07 Н, 196.1 Н, 294.2 Н, 490.3 Н, 588.4 Н и 980.7 Н, для испытаний по Виккерсу;
- 49.03 Н, 61.29 Н, 98.07 Н, 153.2 Н, 245.2 Н, 294.2 Н, 306.5 Н, 612.9 Н, 980.7 Н и 1839Н для испытаний по Бринеллю.
Лазерный интерферометр, используемый для измерения глубины отпечатка, имеет разрешение 0,01 мкм и значение погрешности менее 20 ppm.
Лазерный интерферометр имеет сертификат калибровки, выданный аккредитованной лабораторией, в соответствии с национальным стандартом измерения длины.
Нагрузка применяется с использованием серво-привода: этот решение используется для контроля скорости проникновения до 1 мкм / с в соответствии со стандартами, а также для непрерывного измерения нагрузки и перемещения индентора во время цикла испытаний. Кроме того, цикл загрузки системы может управляться так, чтобы время нагрузки и скорость перемещения индентора
могли программироваться и контролироваться независимо в течение цикла испытаний.
Скорость погружения можно устанавливать в диапазоне от 1 мкм/с до 800 мкм/с.
Такая специфика прибора позволяет использовать его для различных исследований, что необходимо для Центральных лабораторий изображен механизм универсального твердомера.
Набор инденторов, с калибровочными сертификатами,в соответствии со Стандартами, доступен для данного прибора опционно
- Алмазный конический индентер для тестов по Роквеллу;
- Алмазный пирамидальный индентер с квадратным основанием для тестов по Виккерсу ;
- Интентер с шариком, диам.1/16”-1/8”-1/4”-1/2”, для испытаний по Роквеллу;
- Интентер с шариком, диам. 1-2.5-5-10 мм, для испытаний по Бриннелю.
Это устройство расположено рядом с универсальным твердомером, предназначено для управления циклом испытаний, сбора и обработки данных, печати и отображения результатов испытаний, а также для любого взаимодействия с информационной системой управления лабораторией.
Блока контроля и управления состоит из:
- Персонального компьютера с установленной системой WINDOWS;MS OFFICE; LCD цветным монитором.
- Блок питания, для питания измерительной станции, управления, включения/выключения работы оборудования .
- Принтер, формата A4;
- Программное обеспечение: это программное обеспечение было специально разработано для управления всей системой. Он также включает в себя процедуры управления различными функциями калибровочной станции (управление мотором и выключателем, сопряжение с лазерной измерительной системой и с принтером), осуществление всего рабочего цикла, как для калибровки эталонных блоков, так и для управления инденторами. Функции системы самоконтроля (см. П. 4.4) также были интегрированы в программный пакет. Интерфейс оператора, основанный на меню графического окна в среде Windows, чрезвычайно прост в использовании и не требует каких-либо знаний о программировании.
Режим ручного управления: в ручном режиме можно работать в системе; несколько виртуальных кнопок позволяют выполнять все основные операции для проведения цикла тестирования и для обслуживания системы.
