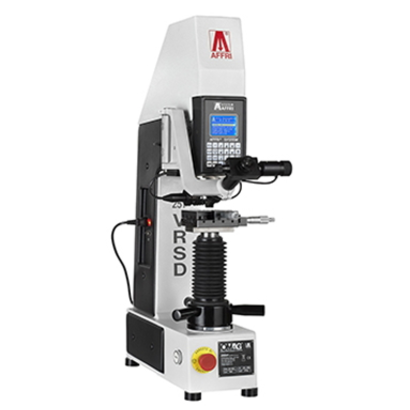

| 1 | Назначение | Твердомер AFFRI URBV-VRS предназначен для измерения твердости металлов и сплавов, пластиков, мягкой и твердой резины по стандартизованным шкалам твердости Роквелла (HRA, HRB, HRC, HRN, HRT) по ГОСТ 9013-59, Виккерса (HV) по ГОСТ 2999-75, Бринелля (НВ) по ГОСТ 9012-59. | |
| 2 | Метрологические характеристики | ||
| 2.1. | Метод измерения |
Измерение твёрдости: Роквелл, Бринелль, Виккерс, Супер-Роквелл: электронное измерение отпечатка |
|
| 2.2. | Предварительная нагрузка | 10 кг/с (98,07 Н) | |
| 2.3. |
Нагрузки |
1-2-2,5-3-5-10-15-20-30-60-100 кг. (2.940 - 4.903 - 9.807 - 19.60 - 29.42 - 49.03 - 98.07 - 196.14 - 294.2 - 490.3 - 980.7Н) Виккерс, Кнупп; 5-6-10-30-31,2-62,5-125-187,5 -250 (по запросу) кг. (61.29 - 98.07 - 153.2 - 245.2 - 294.2 - 306.5 - 612.9 - 1226 – 1839 – 2452 Н (по спец. запросу)) Бриннель; 10-60-100-150 кг. (588.4 - 980.7 – 1471) Н Роквэлл; 3-15- 30 - 45 кг. (147.1 - 294.2 - 441.3)Н Супер Роквэлл. |
|
| 2.4. |
Шкалы твёрдости |
Супер Роквэлл: HRN HRT Роквэлл: HRC; HRA; HRB; Виккерс: HV Бринелль: HB |
|
| 2.5. | Разрешение (дискретность) | Не хуже: 0,1 HR-HB-HV | |
| 2.6. | Соответствие стандартам | EN-ISO 6506/6507/6508/ASTM-E18, ГОСТ 9012, 9013, 2999, 22975, 23273, 2999 | |
| 2.7 | Погрешность приложения нагрузки | 0,5% | |
| 3 | Технические требования | ||
| 3.1 | Структура твердомера | Твердомер состоит из станины с закрепленной на ней измерительной системой со сменными инденторами, с возможностью перемещения измерительной части прибора по вертикали | |
| 3.2 | Комплектация твердомера |
- индентор по Роквеллу пирамидка; - индентор по Роквеллу шарик диаметром 1/16; - индентор по Виккерсу пирамидка 136 градусов; - индентор по Бринеллю шарик диаметром 2,5 мм - индентор по Бринеллю шарик диаметром 5 мм - микроскоп измерительный; - прижимное устройство образца к основанию; - плоский круглый столик; - V-образный столик для круглых образцов; - сдвоенный столик V-образный, плоский. - комплект образцовых мер твердости |
|
| 3.3 | Измерительная система прибора | Отсутствие гидравлического гасителя колебаний, противовесов | |
| 3.4 | Условия эксплуатации | Устойчивая конструкция прибора. Возможность работать в условиях повышенной вибрации и запыленности благодаря высокому классу защищенности. | |
| 3.5 | Система нагружения | Постоянный контроль нагрузки через тензометрический датчик | |
| 3.6 | Образцы | Возможность тестирования плоских, выпуклых и сферических образцов. | |
| 3.7 | Высота образца (максимальная) | 215 мм | |
| 3.8. | Компенсация прогиба | Автоматическая до 50 мм. | |
| 3.9 | Размеры тестируемого образца | 190х215 мм | |
| 3.10 | Материал столиков | Твердость столиков на опорных поверхностях 50 HRC | |
| 3.11. | Индикатор |
ЖК-дисплей разрешение 320х240 точек. |
|
| 3.12 | Сохранение результатов |
Энергонезависимая память. Встроенное программное обеспечение для подсчета статистики с выводом на принтер или компьютер (с наличием спец. программного обеспечения). Построение диаграмм, графиков, расчет средних значений, стандартных отклонений, проверка списков |
|
| 3.13 | Калибровка | Возможность оперативной корректировки показаний твердомера по одной или двум мерам твердости | |
| 3.14 | Диапазон измерений | Наличие сигнализации выхода результата измерения за установленные пределы. | |
| 3.15 | Электропитание | 220 V 50/60 Hz | |
| 3.16 | Масса твердомера | 90 кг | |
| 3.17 | Диапазон рабочих температур | 5С-50С | |
