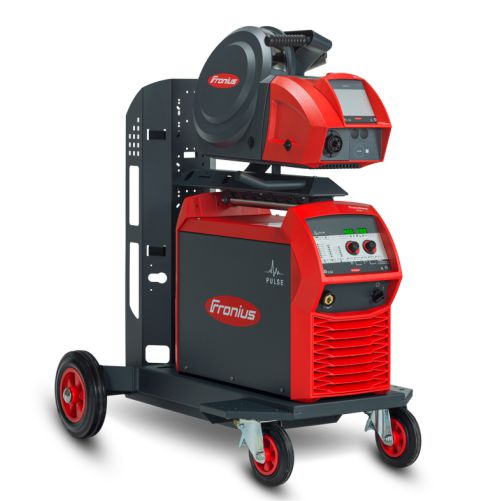

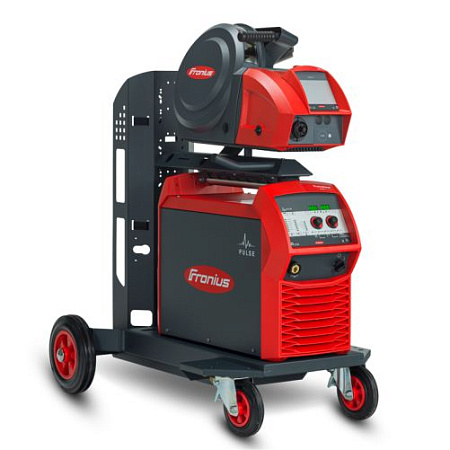

Сварочный инвертер TransSteel (TSt) 4000 Pulse представляет собой источник тока инверторного типа с полностью цифровым микропроцессорным управлением.
Модульная конструкция и простота установки расширений системы обеспечивают широкие возможности применения устройства. Сварочный аппарат предназначен для
выполнения следующих процессов сварки:
- – Импульсно-дуговая сварка MIG/MAG
- – Стандартная сварка MIG/MAG с режимом Synergic
- – Сварка стержневым электродом
Центральный блок управления и контроля источника тока работает совместно с цифровым обработчиком сигналов. Центральный блок управления и контроля в
сочетании с цифровым обработчиком сигналов контролируют весь сварочный процесс.
В процессе сварки осуществляется непрерывный замер фактических данных, и устройство немедленно реагирует на любые изменения. При помощи управляющих алгоритмов поддерживаются нужные значения команд.
Преимущества:
– точный процесс сварки;
– высокая степень воспроизводимости всех результатов;
– превосходные сварочные характеристики.
Fronius TransSteel 4000 Pulse предназначены для применения в торговле и промышленности на предприятиях в полуавтоматических и автоматических установках для сварки обычной стали и оцинкованных стальных листов:
– машиностроение и проектирование оборудования;
– производство металлоконструкций;
– производство оборудования и емкостей;
– ремонт и обслуживание судов;
– возведение металлических и портальных конструкций;
– производство железнодорожного подвижного состава;
– обработка металла.
Видеообзор
Характеристики
| Напряжение сети (Ui) | 3 x 380 В / 400 В / 460 В |
| Макс. действующее значение первичного тока (11эфф) | |
|
3 x 380/400 В
3 x 460 В |
25.0 A
27.0 A |
|
Макс. значение первичного тока (I1макс.)
3 x 380/400 В 3 x 460 В |
32.0 A 22.0 A |
| Сетевой плавкий предохранитель | 35 A, с задержкой срабатывания |
| Допуск по напряжению сети | -10…+15 % |
| Частота сети | 50/60 Гц |
| cos phi (1) | 0,99 |
| Макс. допустимое полное сопротивление электрической сети Z^^ | 77 мОм |
| при PCC1) | |
| Рекомендованное устройство защитного отключения (УЗО) | Тип B |
|
Диапазон сварочного тока (I2)
MIG/MAG |
10-400 A |
| Сварка стержневым электродом | 10-400 A |
| Сварочный ток через 10 мин. при 40 °C (104 °F) | 40 % / 400 A 60 % / 370 A 100% / 340 A |
| Диапазон выходных напряжений согласно стандартной графической характеристике (U2) | |
|
MIG/MAG
Сварка стержневым электродом |
14,5-31,5 В 20,4-36,0 В |
| Напряжение холостого хода (U0 пик. / U0 с.кв.) | 65 В |
| Полная мощность при переменном токе 400 В / 400 A / ПВ 40 %2) | 20,42 кВА |
| Степень защиты IP | IP 23 |
| Вид охлаждения | Принудительное |
| Класс изоляции | B |
| Категория перегрузки по напряжению | III |
| Уровень загрязнений в соответствии с IEC 60664 | 3 |
| Маркировка безопасности | S, CE |
| Размеры (Д x Ш x В) | 747 x 300 x 497 мм / 29,4 x 11,8 x 19,6 дюйма |
| Масса | 32,5 кг/ 71,65 фн |
| КПД при 250 А и 26,5 В | 89 % |
| Макс. уровень шума (LWA) | 72 дБ (А) |
|
1) Соединение с электросетью общего пользования (230/400 В, 50 Гц).
2) ПВ — продолжительность включения |
|
