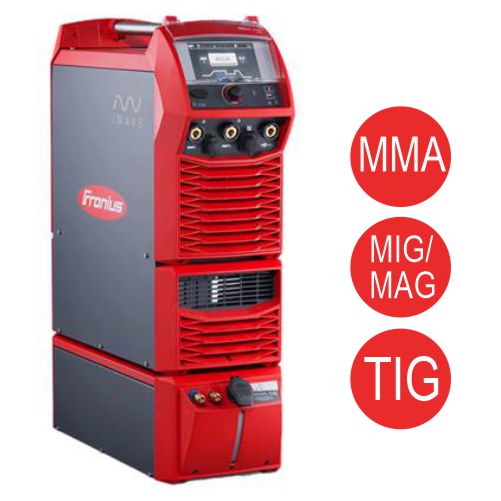

Мультипроцессный сварочный трансформатор iWave 400i AC/DC представляет собой источник тока инверторного типа с полностью цифровым микропроцессорным управлением.
Модульная конструкция и возможность установки расширений системы обеспечивают широкие возможности применения устройства. Устройство можно адаптировать к любой ситуации.
Варианты исполнения iWave 400i
|
|
|
| iWave 400i ACDC | iWave 400i ACDC с водяным охлаждением | iWave 400i ACDC с водяным охлаждением, подающим механизмом и тележкой |
Принцип действия
Весь сварочный процесс и источники тока управляются совместно центральным блоком управления и соединенным с ним цифровым обработчиком сигналов. В процессе сварки аппарат непрерывно производит сбор фактических данных и немедленно реагирует на обнаруженные изменения. Управляющие алгоритмы позволяют поддерживать заданное состояние. В результате достигаются:
– точность процесса сварки;
– точная воспроизводимость полученных результатов;
– великолепные сварочные характеристики.
Область применения
Устройства применяются в коммерческих целях для ручной и автоматической сварки MIG/MAG и TIG деталей из нелегированной и низколегированной стали, высоколегированной хромоникелевой стали, алюминия, алюминиевого сплава и магния.
Источники тока предназначены для следующих отраслей: – автомобилестроение и производство комплектующих; – машиностроение и производство железнодорожного подвижного состава; – производство химических установок; – производство оборудования; – судостроение – и т. п.
Технические характеристики
iWave 400i AC/DC
| Напряжение сети (U1) | 3 x 400 В |
| Макс. действующее значение первичного тока (I1эфф.) | 22,7 A |
| Макс. значение первичного тока (I1макс.) | 30,8 A |
| Сетевой плавкий предохранитель | 35 A, с задержкой срабатывания |
| Допуск по напряжению сети | +/- 15 % |
| Частота питающего тока | 50/60 Гц |
| Cos phi (1) | 0,99 |
| Макс. допустимое полное электрическое сопротивление сети Zmax при PCC 1) | xx мОм |
| Рекомендованное устройство защитного отключения (УЗО) | Тип B |
| Диапазон сварочного тока (I2) | |
| Сварка TIG | 3-400 A |
| MIG/MAG | 3-400 A |
| Сварка стержневым электродом | 10-400 A |
| Сварочный ток при 10 мин/40 °C (104 °F) | 40 % / 400 A | 60 % / 360 A | 100 % /320 A |
| Диапазон выходных напряжений согласно стандартной графической характеристике (U2) | |
| Сварка TIG | 10,1-26,0 В |
| MIG/MAG | 14,2-34,0 В |
| Сварка стержневым электродом | 20,4-36,0 В |
| Напряжение холостого хода (U0 пик. /U0 скв) | 101 В |
|
Напряжение поджига (Up)
Устройство поджига сварочной дуги подходит для ручной сварки. |
10 кВ |
| Степень защиты | IP IP23 |
| Вид охлаждения | Принудительное |
| Категория перегрузки по напряжению | III |
| Уровень загрязнений в соответствии с IEC 60664 | 3 |
| Класс ЭМС | A 2) |
| Маркировка безопасности | S, CE |
| Размеры (Д x Ш x В) | 706 x 300 x 720 мм |
| Масса | 67 кг |
| Макс. уровень шума (LWA) | 77 дБ (А) |
| Энергопотребление в режиме холостого хода при 400 В | 46,7 Вт |
| КПД источника тока при 400 А / 36,0 В | 84 % |
| Макс. давление защитного газа | 7 бар |
1) Соединение с электросетью общего пользования (230/400 В и 50 Гц).
2) Устройство с классом излучения А не предназначено для использования в жилых районах с питанием от электросети общего пользования низкого напряжения. На электромагнитную совместимость могут влиять проводимые или излучаемые радиочастоты.
