(производитель FRONIUS Int. GmbH, Австрия)

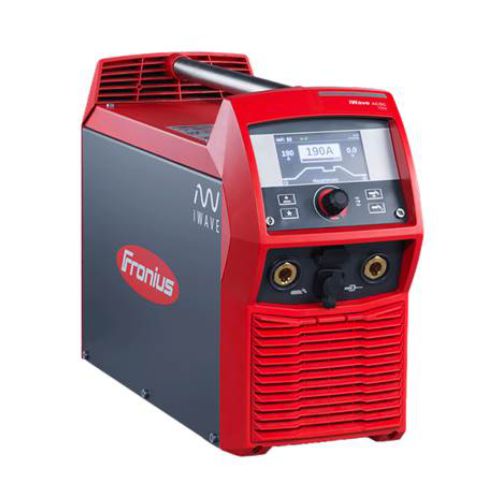

Cварочный инвертор iWave 230i / 190i AC/DC и iWave 230i AC/DC TIG представляет собой источник тока инверторного типа с полностью цифровым микропроцессорным управлением. Модульная конструкция и возможность установки расширений системы обеспечивают высокую степень гибкости. Устройство можно адаптировать к любой ситуации. Источники тока могут работать от генератора. Благодаря защищенным элементам управления и корпусу с порошковым покрытием обеспечивается высокая прочность устройства при повседневной эксплуатации.
Для оптимизации последовательности зажигания при сварке TIG переменным током iWave AC/DC учитывает не только диаметр электрода, но и его текущую температуру, которая рассчитывается, исходя из продолжительности сварки и простоев.
Принцип действия
Весь сварочный процесс управляется совместно центральным блоком управления и соединенным с ним цифровым обработчиком сигналов. В процессе сварки аппарат непрерывно производит сбор фактических данных и немедленно реагирует на обнаруженные изменения. Управляющие алгоритмы позволяют поддерживать заданное состояние.
В результате достигаются:
– точность процесса сварки;
– точная воспроизводимость полученных результатов
– великолепное качество сварных работ.
Область применения
Данные устройства используются на промышленных предприятиях и в мастерских для ручной сварки TIG деталей из низколегированных и высоколегированных хромоникелевых сталей. Благодаря регулировке частоты переменного тока источники тока iWave AC/DC отлично справляются со сваркой алюминия, алюминиевых сплавов и магния.
ПРОСТОЙ КОНТРОЛЬ
- Многоязычное меню
- Интуитивно понятная навигация по меню
- Яркий 4,3-дюймовый цветной дисплей
- Эксплуатация кнопок возможна даже в сварных перчатках
- Отдельная кнопка для быстрого доступа к наиболее важным параметрам
ПРОСТОТА ИСПОЛЬЗОВАНИЯ И МОДУЛЬНЫЙ ДИЗАЙН. ВОЗМОЖНОСТЬ КОММУНИКАЦИЙ
- iWave поддерживают беспроводную связь с периферийными устройствами через Bluetooth, WLAN и NFC
- Аппараты могут быть адаптированы к требованиям заказчика с использованием дополнительных пакетов, которые обеспечивают источник питания дополнительными настраиваемыми функциями
МОДУЛЬНЫЙ ДИЗАЙН БЛАГОДАРЯ МНОГОФУНКЦИОНАЛЬНОЙ СИСТЕМЕ
- Небольшой вес и удобство в транспортировке
- CU 600 т воды с мощностью на 20% больше, чем предыдущая модель, доступная отдельно
- Прямое подключение к системе охлаждения
- Сварочная горелка легко подключается и индивидуально настраивается
- Один шланг для различных корпусов горелки
- Газоохлаждаемая горелка может быть изменена во время работы без каких-либо инструментов
- Быстрая переконфигурация пользовательского интерфейса
Характеристики
| Напряжение сети U1 | 1 х 230 В |
| Допуск по напряжению сети | ±15 % |
| Частота сети | 50/60 Гц |
| Сетевой плавкий предохранитель (с задержкой срабатывания) | 16 A |
| Подключение к сети | Zмакс. в ТПЭС 3)= 315 мОм |
| cos phi | 0,99 |
| Первичный контур S1макс. (при ПВ 100 %2)) | |
| Сварка TIG | 2,7 кВА |
| Электрод | 3,55 кВА |
| Диапазон сварочного тока | |
| Сварка TIG | 3–190 А |
| Электрод | 10–170 А |
| Сварочный ток при | |
| 10 мин/40 °C (104 °F) 35 % ПВ2) | 190 А 4) 170 А |
| 10 мин/40 °C (104 °F) 60 % ПВ2) | 160 А 4) 140 А |
| 10 мин/40 °C (104 °F) 100% ПВ2) | 140 А 4) 120 А |
| Напряжение холостого хода | 100 В |
| Рабочее напряжение | |
| Сварка TIG | 10,1-17,6 В |
| Электрод | 20,4-26,8 В |
|
Напряжение поджига (Up)
Напряжение поджига подходит для ручной сварки. |
9,6 кВ |
| Класс защиты | IP 23 |
| Вид охлаждения | Принудительное |
| Категория перегрузки по напряжению | III |
| Уровень помех согласно IEC 60664 | 3 |
| Класс ЭМС устройства | A |
| Класс изоляции | B |
| Размеры (Д x Ш x В; с ручкой) | 558/210/369 мм |
| Масса | 17,0 кг |
| Знак соответствия стандартам | S, CE |
| Макс. давление защитного газа | 6 бар |
| Уровень шума (LWA) | 68 дБ (А) |
| Энергопотребление в режиме холостого хода при 230 В | 23,8 Вт |
| КПД источника тока при 170 А/26,8 В | 84 % |
1) Подключение к электросети общего пользования 230 / 400 В, 50 Гц
2) ПВ = продолжительность включения
3) PCC = интерфейс c электросетью общего пользования
4) Cварка TIG
5) Сварка стержневым электродом
6) Устройство с классом излучения А не предназначено для использования в
жилых районах с питанием от электросети общего пользования низкого
напряжения.
На электромагнитную совместимость могут влиять проводимые или
излучаемые радиочастоты.
7) Сертификация CSA только для моделей /MV/B
