Особенности RigelScan:
- Исключительную скорость: устройство фиксирует до 2,1 миллиона точек ежесекундно, что гарантирует оперативное выполнение самых масштабных задач.
- Метрологическое качество данных: сочетание разрешения 0,02 мм и точности 0,01 мм делает прибор пригодным для ответственного контроля геометрии.
- Работу с любыми материалами: лазерные технологии последнего поколения позволяют получать чистые данные даже с угольно-черных или полированных объектов без предварительной обработки.
- Свободу манипуляций: технология динамической привязки избавляет от жесткой фиксации — и сканируемый предмет, и само устройство можно перемещать прямо в процессе захвата данных.
- Широкий охват: область сканирования размером до 600×550 мм позволяет быстро обрабатывать поверхности больших площадей.
- Интуитивное управление: эргономика и программное обеспечение ориентированы на максимальный комфорт пользователя.

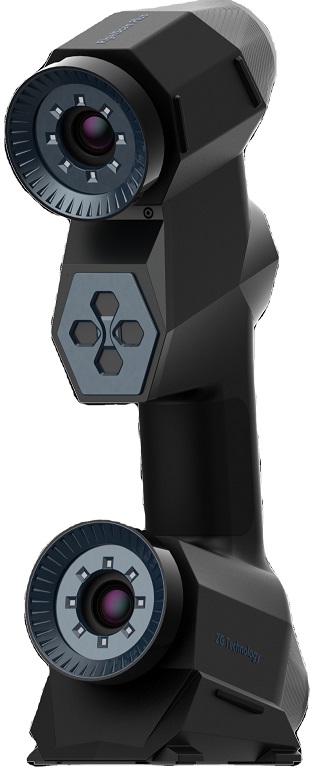

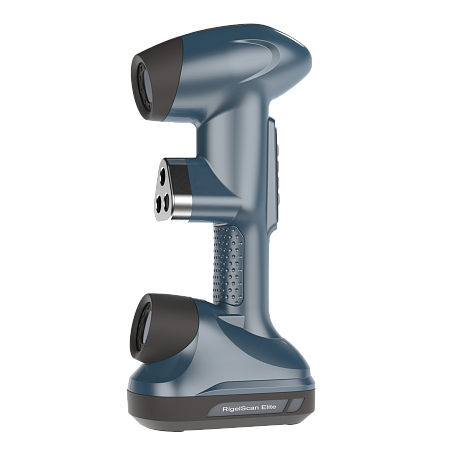

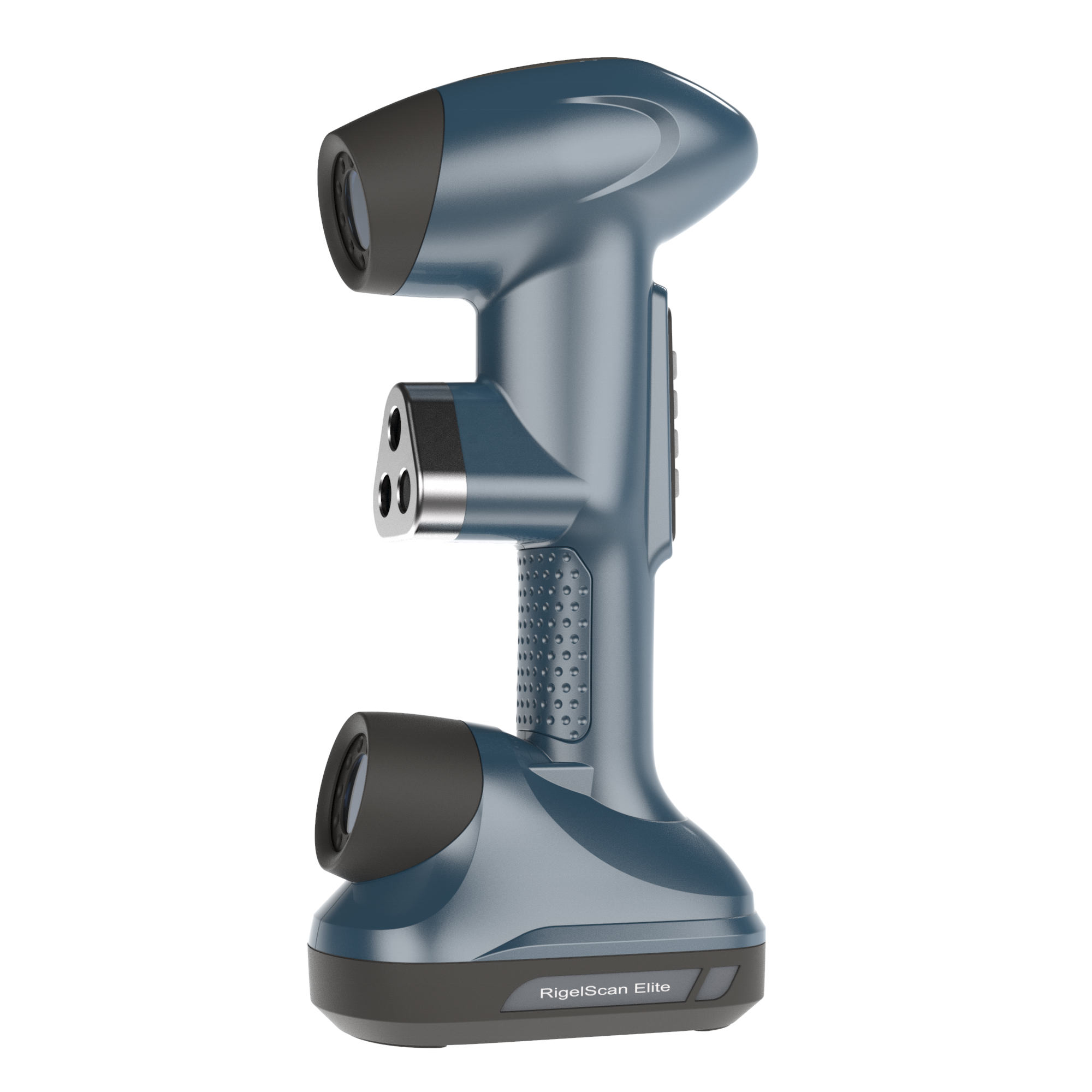

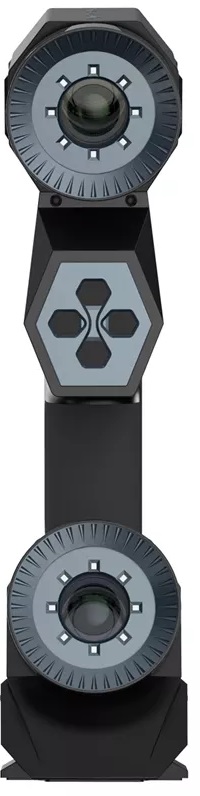

Линейка представлена двумя версиями — Elite и Plus, что позволяет подобрать оптимальное решение под конкретные производственные нужды.
|

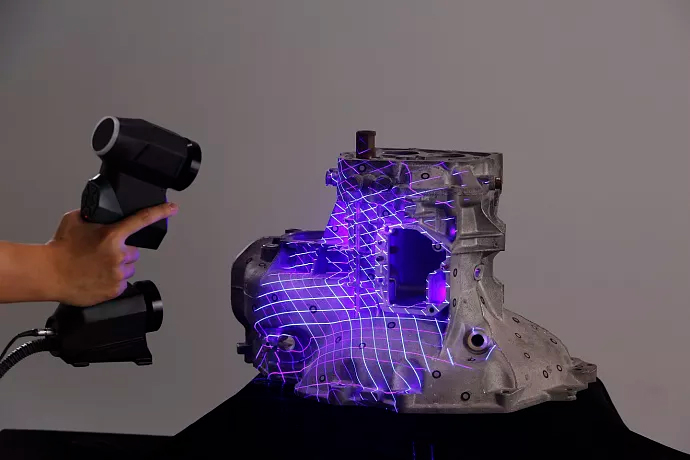

Высокая эффективность сканирования
Скорость сканирования до 2 100 000 измерений/с |
Метрологическая точность
Детализация до 0,01 мм и алгоритмы оптимизации полигональной сетки гарантируют безупречное качество данных.
|
|
|
АдаптивностьРежим HDR и интеллектуальное ПО позволяют одновременно сканировать глянцевые и поглощающие свет (черные) поверхности без использования матирующих спреев. |

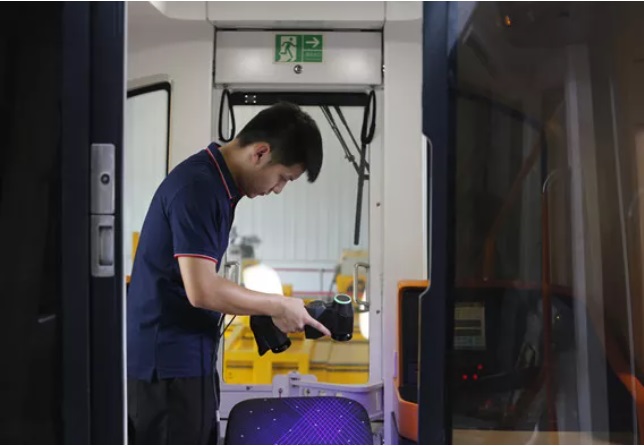

Удобство и простота в эксплуатации
Благодаря технологии динамической привязки сканер или детали можно свободно перемещать в процессе работы
|
|
Технические характеристики RigelScan:
| Модель | RigelScan Elite | RigelScan Plus |
| Скорость измерений |
1 350 000 измерений в секунду (стандартный режим) 900 000 измерений в секунду (режим высокого разрешения) |
2 100 000 измерений в секунду (стандартный режим) 900 000 измерений в секунду (режим высокого разрешения) |
| Зона сканирования | До 600 х 550 мм | |
| Источник света | 14 синих лазерных линий для стандартного сканирования + 1 доп. синяя лазерная линия для труднодоступных участков + 5 параллельных синих лазерных линий для сканирования в высоком разрешении | 22 синие лазерные линии для стандартного сканирования + 1 доп. синяя лазерная линия для труднодоступных участков + 5 параллельных синих лазерных линий для сканирования в высоком разрешении |
| Класс лазера | Класс 2 (Безопасно для глаз) | |
| Разрешение | До 0,02 мм | |
| Точность |
До 0,02 мм (стандартный режим) До 0,01 (режим высокого разрешения) |
|
| Объемная точность | 0,015 мм + 0,035 мм/м (стандартный режим) | |
| Объемная точность с системой фотограмметрии PhotoShot | 0,015 мм + 0,015 мм/м (стандартный режим) | |
| Расстояние до объекта |
300 мм (стандартный режим) 150 мм (режим высокого разрешения) |
|
| Глубина резкости |
450 мм (стандартный режим) 150 мм (режим высокого разрешения) |
|
| Максимальное расстояние до объекта | До 575 мм | |
| Вес | 1 кг | |
| Размеры | 290 х 125 х 70 мм | |
| Подключение | USB 3.0 | |
| Рабочая температура | –20 ~ 40°C | |
| Допустимая влажность (без конденсата) | 10% – 90% | |
| Форматы экспорта данных | .stl, .ply, .obj, .txt, .xyz, .asc. и др. | |
| Встроенное ПО | ZG Scanning Software | |
| Совместимое ПО | PointShape, Geomagic, InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 и SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX и Solid Edge) | |
| Комплект поставки | 3D-сканер, программное обеспечение для сканирования ZGScan с аппаратным ключом для сканера, кабель USB 3.0 (4,2 м), блок питания, калибровочная панель, позиционные маркеры (6 мм) с черным контуром и клеевой основой 1000 шт., позиционные маркеры (3 мм) с черным контуром и клеевой основой 1000 шт., скребок для удаления маркеров, противоударный кейс для переноски сканера RigelScan. | |
| Гарантия | 1 год | |
Решаемые задачи RigelScan:

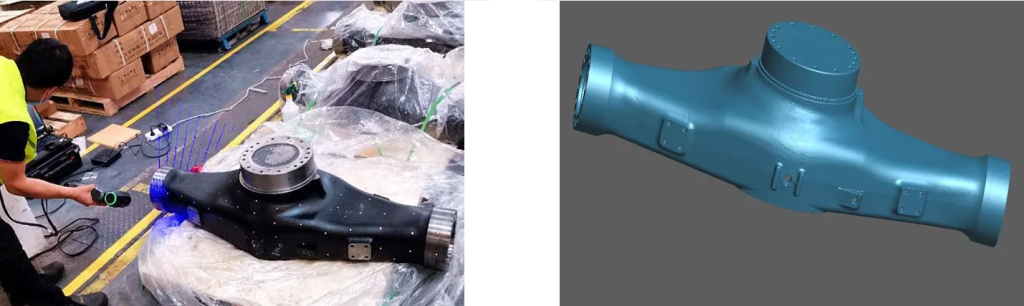

| Контроль геометрии |
 |
| Создание цифровых архивов |
 |

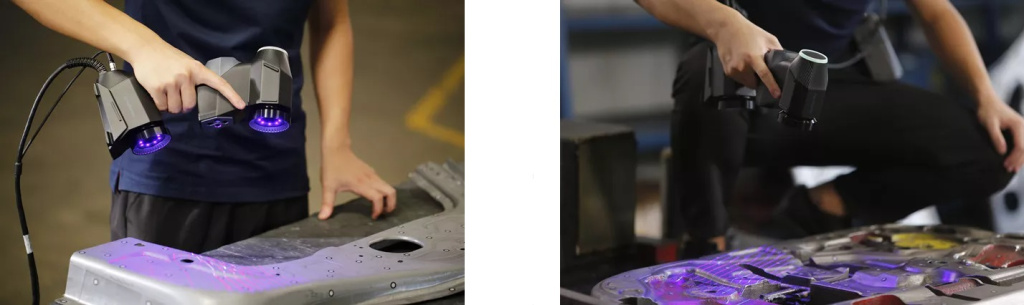

| Контроль качества детали из листового металла |
|
Сферы применения RigelScan:
- Машиностроение
- Авиакосмическая промышленность
- Автомобилестроение
- Атомная промышленность
- Нефтегазовая промышленность
- Энергетика
- Упаковка
- Медиа и развлечения
- Медицина
- Судостроение
- Культура, исторические ценности
