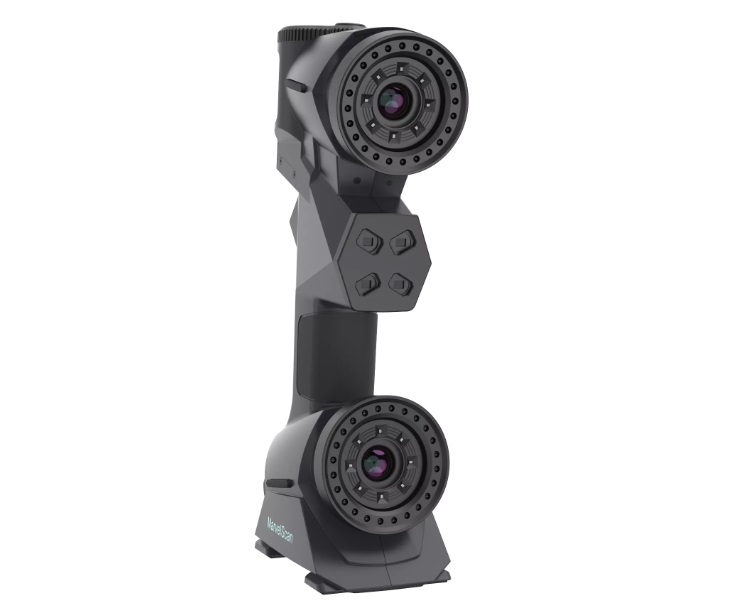

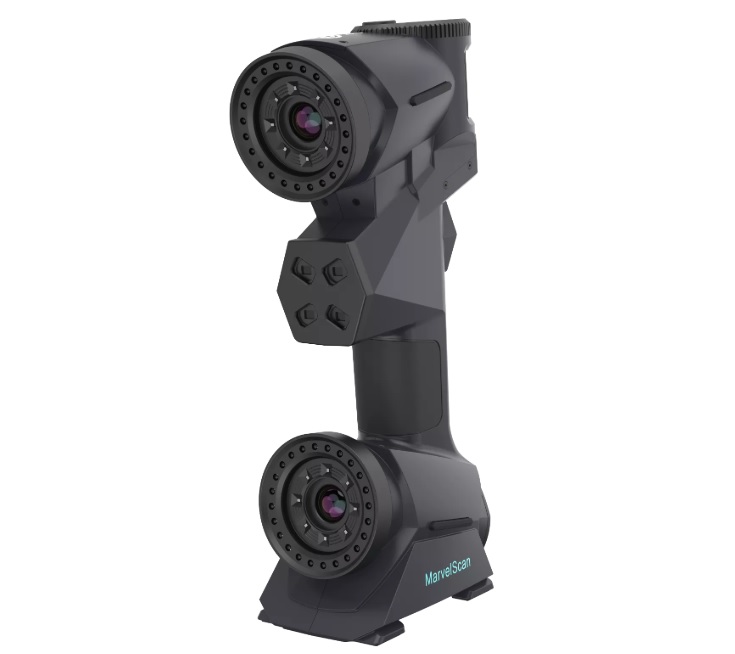

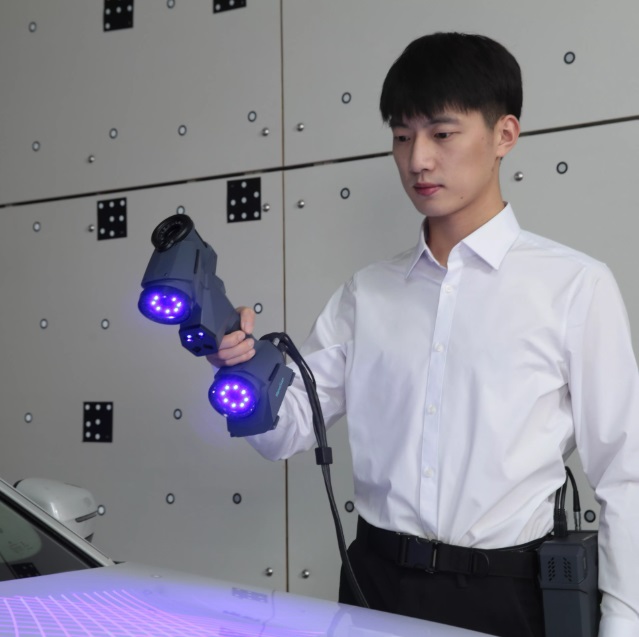

MarvelScan представляет собой революционное решение на рынке портативного метрологического оборудования, являясь первым в мире синим лазерным 3D-сканером, работающим полностью без использования маркерных меток. Этот прибор принципиально меняет подход к процессу оцифровки объектов, значительно повышая производительность труда. Благодаря инновационной технологии монокулярного позиционирования, оператору больше не требуется тратить время на наклеивание стикеров на деталь или использование громоздких систем оптического отслеживания (трекеров).

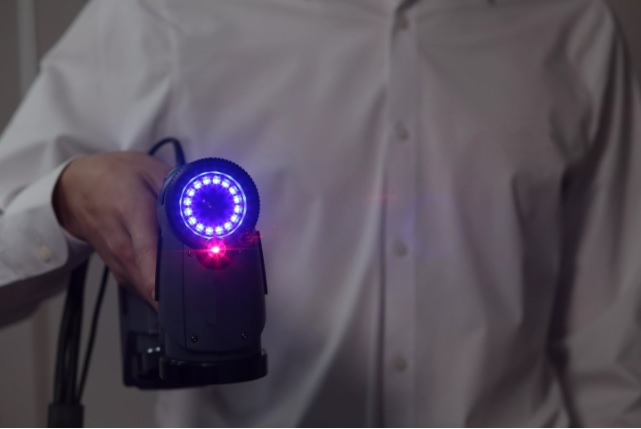

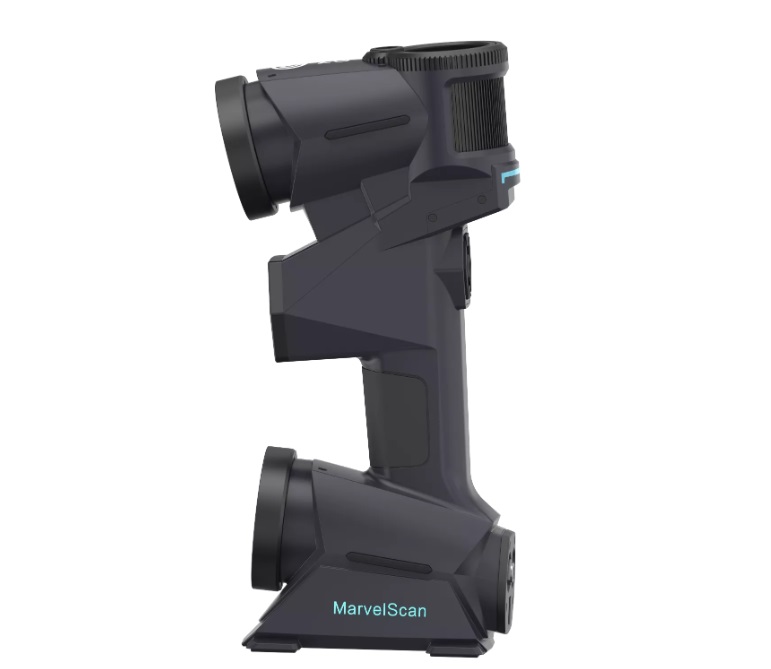

Устройство оснащено уникальной системой из трех камер: две из них отвечают непосредственно за захват геометрии, а третья обеспечивает внутреннее самопозиционирование в пространстве. Такая конфигурация избавляет от необходимости использования жестких внешних конструкций, делая сканер максимально мобильным и упрощая процесс его калибровки.
Ключевые преимущества MarvelScan:
- Полная свобода от маркеров: прибор самостоятельно определяет свое положение и ориентацию в пространстве без вспомогательных меток.
- Исключительная мобильность: отсутствие привязки к оптическим трекерам или громоздким аксессуарам позволяет работать в любых условиях.
- Интегрированная фотограмметрия: встроенная система с синей светодиодной подсветкой гарантирует высокую точность данных даже на крупных объектах.
- Высокая производительность: использование синего лазера обеспечивает сверхбыстрое сканирование с микроскопической детализацией.
- Специализированный режим Flash Hole: эффективная функция для быстрого и точного захвата геометрии отверстий.
| Модель | Marvelscan | |||
| Сканирующий режим | Стандартный режим | Режим высокого разрешения | ||
| Скорость измерения | 2 100 000 измерений/секунд | 900 000 измерений/второй | ||
| Зона сканирования | до 600 x 550 мм | |||
|
Источник света |
22 синие лазерные линии для стандартного сканирования + Дополнительная 1 синяя лазерная линия для областей, трудных для достижения + Дополнительные 5 синих лазерных линий для тонкого сканирования | |||
| Лазерный класс | Класс 2 (Безопасно для глаз) | |||
| Разрешение | до 0,02 мм | |||
| Точность | до 0,02 мм | до 0,01 мм | ||
|
Независимый Встроенная фотограмметрия |
Объемная точность | 0,020 мм/м | ||
| Среднее отклонение | 0,007 мм/м | |||
|
Глубина резкости |
600 мм ~ 5000 мм | |||
| Объемная точность |
Маркер бесплатно |
0,05 + 0,020 мм/м | ||
| Сканировать с маркерами | 0,015 + 0,035 мм/м | |||
| с независимой встроенной фотограмметрией | 0,015 + 0,020 мм/м | |||
| с фотошотом | 0,015 + 0,015 мм/м | |||
|
Точность отверстия |
до 0,03 мм | |||
| Обычная точность отверстия |
Маркер бесплатно |
0,06 + 0,020 мм/м | ||
| Сканировать с маркерами | 0,025 + 0,035 мм/м | |||
| с независимой встроенной фотограмметрией | 0,025+0,020 мм/м | |||
| с фотошотом | 0,025+0,015 мм/м | |||
|
Сторонние расстояние |
350 мм | 150 мм | ||
| Глубина резкости | 450 мм | 150 мм | ||
| Масса | 1,3 кг | |||
| Dimensions | 300 мм х 130 мм x 75 мм | |||
| Стандарт соединения | USB 3.0 | |||
| Рабочая температура | -10 ~ 40 ℃ | |||
| Рабочая влажность (не конденсирование) | 10% - 90% | |||
| Формат экспорта | .stl, .ply, .obj, .txt, .xyz, .asc. и т. д | |||
|
Совместимые программные материалы |
3D-системы (Geomagic Solutions), Innovmetric Software (Polyworks), Dassault Systems (Catia V5 и SolidWorks), PTC (Pro/ Engineer), Autodesk (Inventor, Alias, 3DS Max, Maya, Softimage), Siemens (NX и Solid Edge) и т. д. | |||
Решаемые задачи MarvelScan:

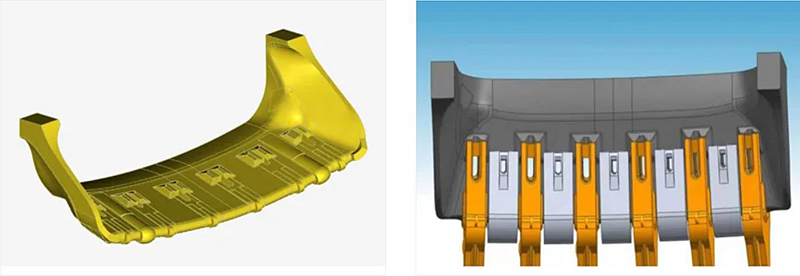

| Реверс-инжиниринг и виртуальная сборка |
|

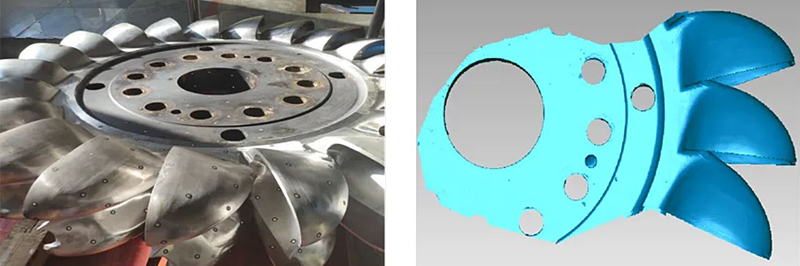

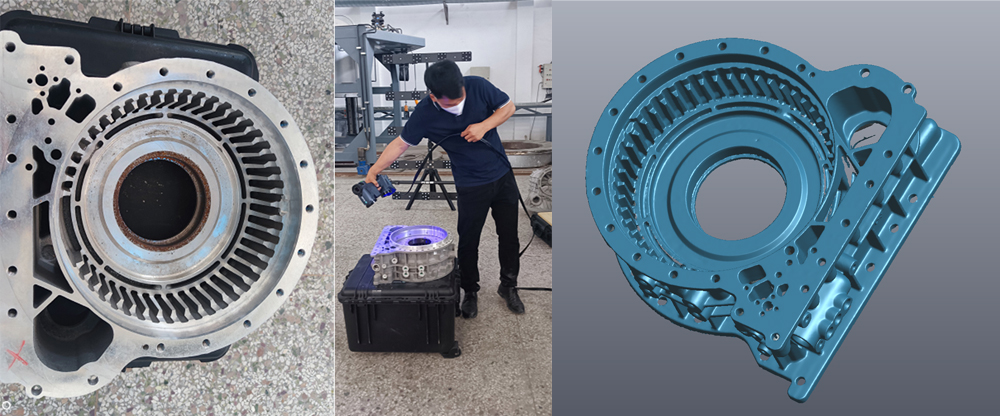

| Техобслуживание и ремонт крупной машиностроительной детали |
|

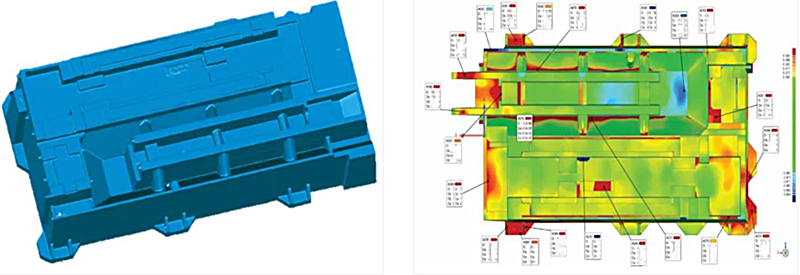

| Контроль качества пресс-формы |
|
| Измерение отверстий и пазов в отливке |
|
Сферы применения MarvelScan:
-

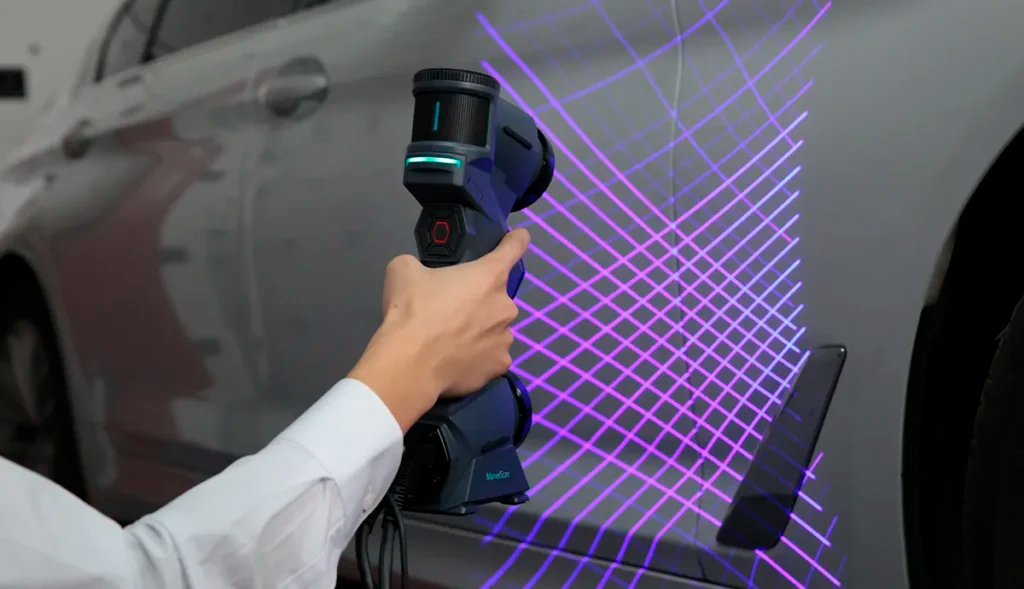

Автомобилестроение
-
Авиакосмическая индустрия
-
Машиностроение
-
Тяжелая промышленность
-
Литейное производство
-
Медицина
-
Потребительские товары
-
Культура и исторические ценности
