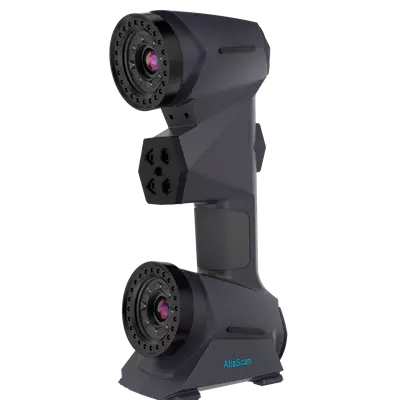

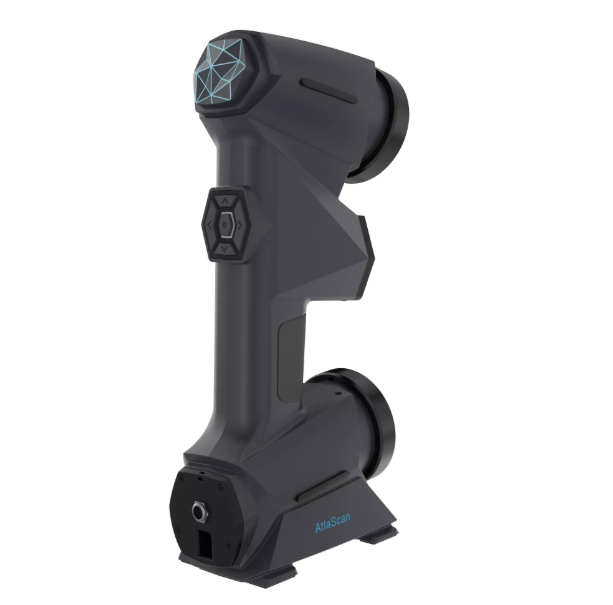

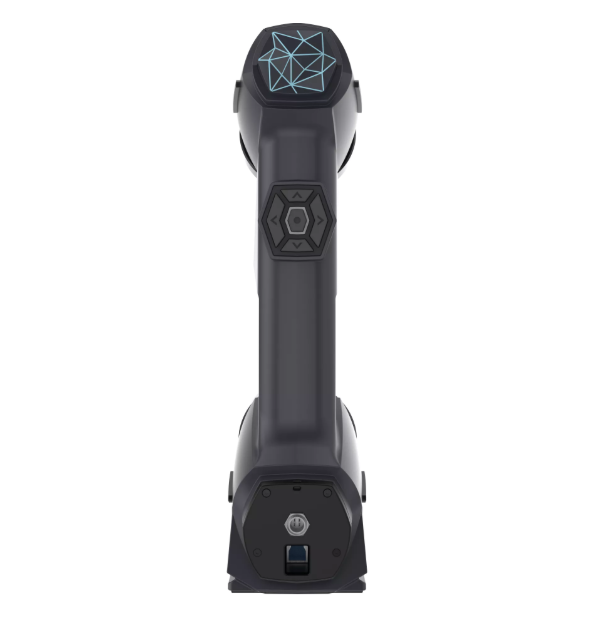

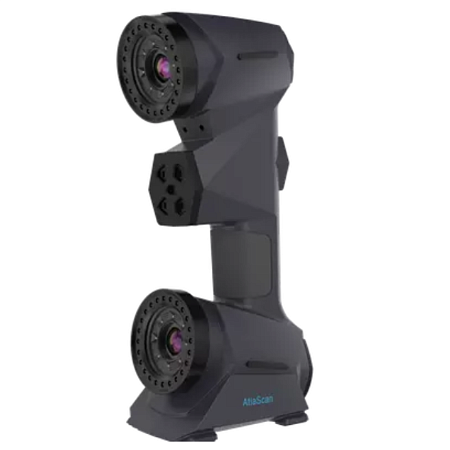

AtlaScan представляет собой передовое решение в области ручных метрологических 3D-сканеров, задающее новые стандарты точности и производительности. Это высокотехнологичное устройство от компании ZG Technology превосходит конкурентов по ключевым характеристикам аппаратного и программного обеспечения. Одной из уникальных особенностей системы является встроенная функция быстрого захвата отверстий, реализованная в ручном сканере впервые в мире.

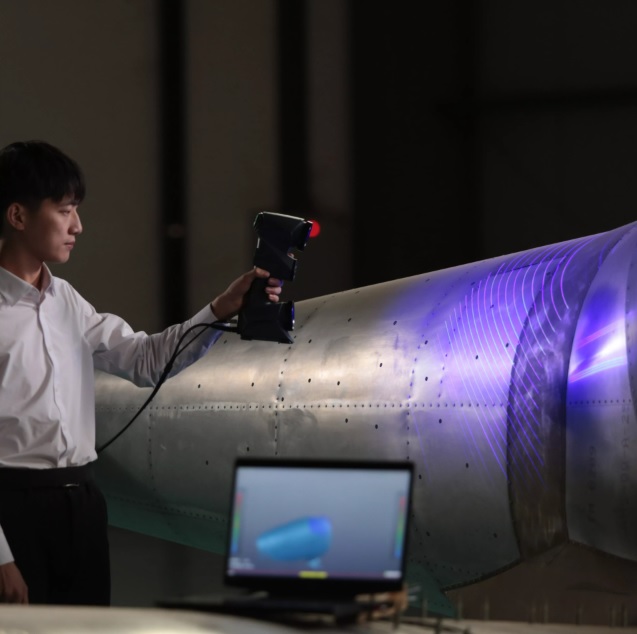

Прибор идеально подходит для работы в сложных производственных условиях, позволяя эффективно оцифровывать объекты с проблемными поверхностями. В России оценить потенциал этой системы можно в демонстрационном зале iQB Technologies, где доступны услуги тестового сканирования, профессионального реверс-инжиниринга и контроля геометрии.
Ключевые преимущества AtlaScan:
Высокая эффективность сканированияСкорость сканирования до 3 000 000 измерений/с.Более 50% маркеров, сэкономивших, чем режим предыдущего поколения. Выполняет до 1,6 млн измерений в секунду, что значительно сокращает время на выполнение проектов. |
|
 |

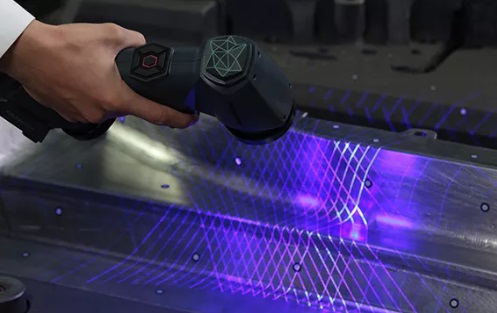

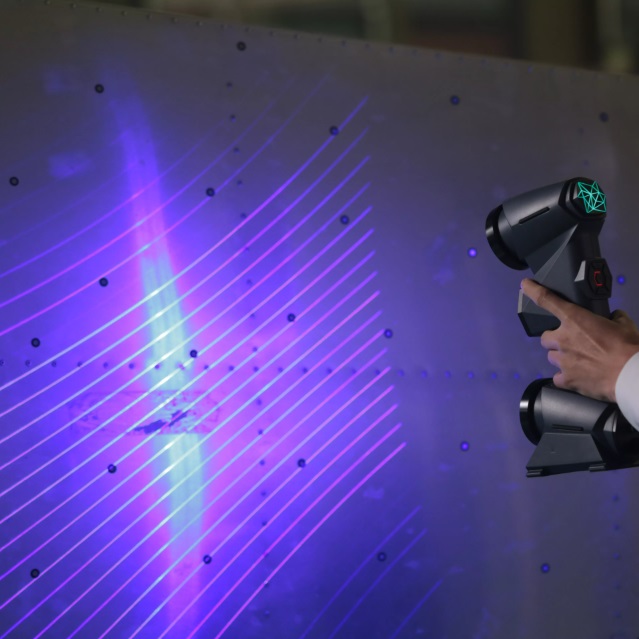

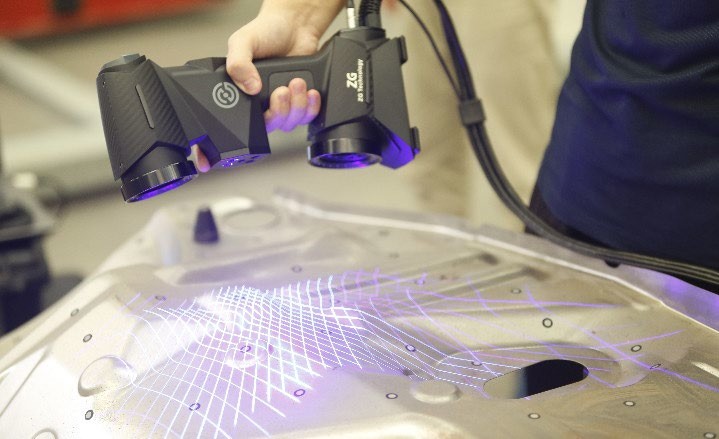

Гибкость рабочего процессаСистема поддерживает три режима работы, задействуя сетку из 41 лазерной линии для максимального охвата.Встроенная цветовая индикация фокусного расстояния помогает оператору удерживать оптимальную дистанцию для лучшего результата. |
АдаптивностьРежим HDR и интеллектуальное ПО позволяют одновременно сканировать глянцевые и поглощающие свет (черные) поверхности без использования матирующих спреев. |
|
|

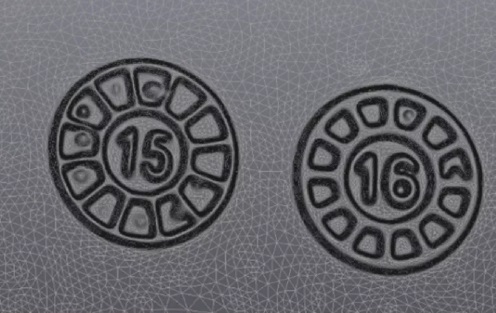

Метрологическая точностьДетализация до 0,01 мм и алгоритмы оптимизации полигональной сетки гарантируют безупречное качество данных. |
Технические характеристики AtlaScan:
| Модель |
AtlaScan |
|
|
Режимы сканирования |
Стандартный режим | Режим высокого разрешения |
| Скорость измерения | 3 000 000 измерений/ секунд | 1 680 000 измерений/ секунд |
| Зона сканирования | до 600 x 550 мм | |
|
Лазерный источник |
26 синих лазерных линий для стандартного сканирования + Дополнительная 1 синяя лазерная линия для областей, трудных для достижения + Дополнительные 14 синих лазерных линий для тонкого сканирования |
|
| Светлый класс | Класс 2 (Безопасно для глаз) | |
| Разрешение | до 0,01 мм | |
| Точность | до 0,02 мм | до 0,01 мм |
| Объемная точность | 0,015 мм + 0,03 мм/м | - |
| Объемная точность + Фотошот | 0,015 мм + 0,015 мм/м | - |
| Точность отверстия | До 0,02 мм | |
| Обычная точность отверстия | 0,015 мм+0,03 мм/м | |
| Объемная точность + Фотошот | 0,015 мм+0,015 мм/м | |
| Сторонние расстояние | 325 мм | 200 мм |
| Глубина поле | 450 мм | 200 мм |
| Глубина поля (Самый дальний диапазон) |
550 мм |
|
| Стандарт соединения | USB 3.0 | |
| Рабочая температура | -10 - 40 ℃ | |
| Рабочая влажность (не конденсирование) |
10% - 90% |
|
| Масса |
1 кг |
|
| Габариты | 295 × 135 × 75 мм | |
| Формат экспорта |
.stl, .ply, .obj, .txt, .xyz, .asc. и т. д |
|
|
Совместимые программные материалы |
3D Системы (Geomagic Solutions), Innovmetric Software (Polyworks), Dassault Systems (Catia V5 и Solidworks), PTC (Pro/ Engineer), Autodesk (Inventor, Alias, 3DS Max, Maya, Softimage), Siemens (NX и Solid Edge) и т. д. | |
Решаемые задачи AtlaScan:

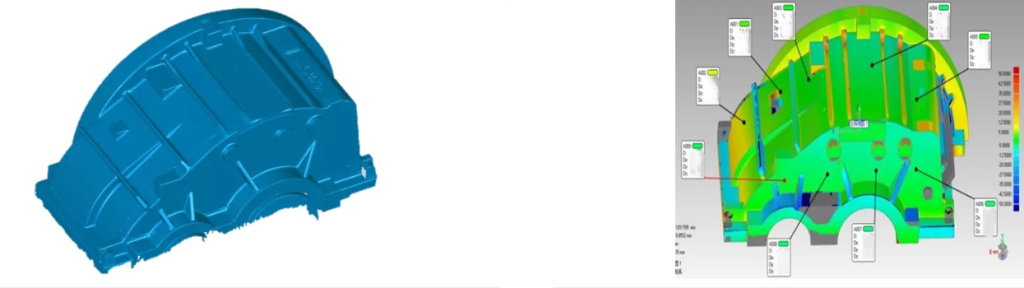

Контроль геометрии |

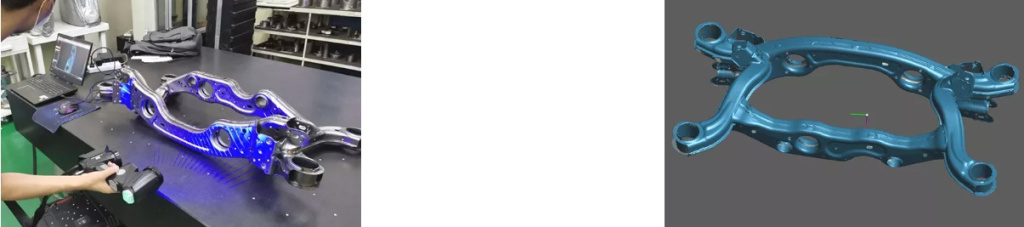

Создание цифровых архивов  |

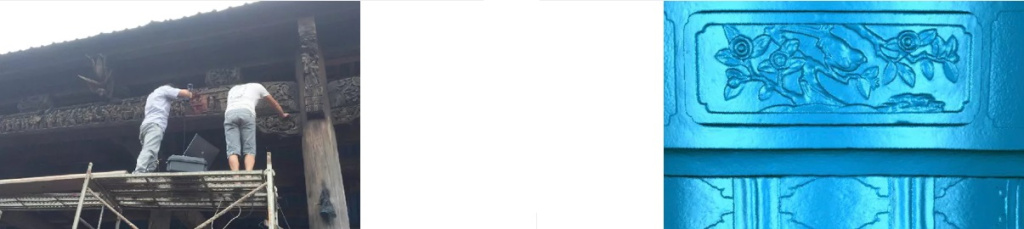

3D визуализация скульптуры |
Сферы применения AtlaScan:
- Машиностроение
- Авиакосмическая промышленность
- Автомобилестроение
- Атомная промышленность
- Нефтегазовая промышленность
- Образование и наука
- Энергетика
- Упаковка
- Медиа и развлечения
- Медицина
- Судостроение
- Культура, исторические ценности
