Принцип работы

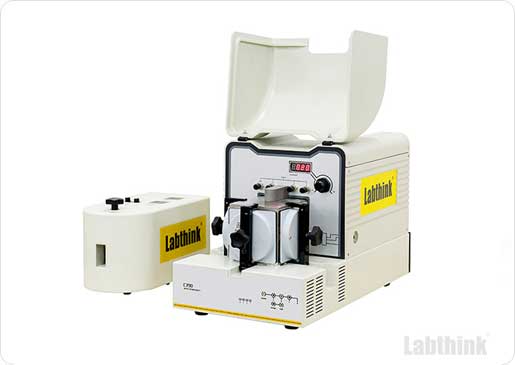

Прибор для определения паропроницаемости C390 использует инфракрасный датчик для работы: Тестируемый образец помещается в диффузионную камеру, которая разделена на сухую камеру и камеру с контролем влажности. Сухая сторона образца обдувается потоком сухого азота. Пары воды проходят сквозь образец из камеры с высокой влажностью в сухую камеру. Поток азота подхватывает молекулы воды и несет к инфракрасному датчику, который вырабатывает электрический сигнал. Паропроницаемость вычисляется путем анализа и подсчета электрических сигналов. Для образцов упаковок, поток сухого азота движется внутрь упаковки, а влажный азот снаружи упаковки.
Стандарты
Данный прибор соответствует следующим стандартам:
ISO 15106-2, ASTM F1249, TAPPI T557, JIS K7129
Техническая характеристика
Table 1: параметров теста
Диапазон влажности
| параметров \ Модель | 390M | 390H | |
|---|---|---|---|
| Диапазон тестирования | g/(m2·d) (50cm2) | 0.1 ~ 40 | 0.05 ~ 40 |
| g/(m2·d) (7cm2) | 0.7 ~ 280 | 0.35 ~ 280 | |
| g/(pkg·d)(Package) | 0.0005 ~ 0.2 | 0.00025 ~ 0.2 | |
| Точность | g/(m2·d) | 0.001 | 0.001 |
| Repeatability | g/(m2·d) | Bigger one of 0.1 and 5% | Bigger one of 0.05 and 3% |
| Диапазон температуры | °C | 15 ~ 55 | 15 ~ 55 |
| Точность температуры | °C | ±0.5 | ±0.2 |
| Диапазон влажности | 5% ~ 90%,100% | 5% ~ 90%,100% | |
| Точность влажности | RH | ±2% | ±2% |
| Additional Functions | Package Test (3L Max.) | опционально | опционально |
| DataShieldTMNote3 | опционально | опционально | |
| Computer System Required by GMP | опционально | опционально | |
Table 2: Техническая характеристика
| Количество образцов | 3 (независимых результата для каждого образца) |
|---|---|
| Размер образца | 108mm X 108mm |
| Удлинение | ≤3mm |
| Площадь тестирования | 50cm2 |
| Газ | 99.999% азот высокой степени очистки |
| Давление газа | ≥0.28MPa / 40.6psi |
| Диаметр порта | 1/8 дюйма |
Данный прибор используется для определения паропроницаемости:
| Основная область применения |
Пластиковые пленки, композитные пленки, геомембраны, алюминиевые пленки, алюминиевая фольга и т.д. |
|---|---|
|
Техническая пластмасса, тепловые материалы, нейлон, каучук и другие строительные материалы |
|
|
Бумага и картон |
|
|
Пластиковые, резиновые, бумажные, стеклянные, металлические упаковки, например, бутылки, вакуумные упаковки, упаковки из-под йогуртов, косметических средств и т.д. |
| Расширенная область применения |
Различные крышки от упаковок |
|---|---|
|
Пленки ЖК-мониторов |
|
|
Солнечные отражатели и светодиодные упаковочные материалы |
|
|
Пластиковые упаковки от медикаментов и гигиенических средств, например, инфузионные упаковки |
|
|
Различные пластиковые трубы |
|
|
Блистерные упаковки для фармацевтических препаратов |
|
|
Асептические пленки обработки ран и медицинские пластыри |
|
|
Пластиковые бензобаки используются в автомобилях из-за легкости веса, буферной вибрации и простой формы, но важным фактором является способность пропускать топливо. Данный прибор может использоваться для тестирования проницаемости пластиковых бензобаков |
|
|
Аккумуляторы защищены пластиковым покрытием от воздействия окружающей среды. Срок годности аккумулятора зависит от его паропроницаемости. Данный прибор может использоваться для тестирования паропроницаемости пластикового покрытия аккумуляторов |
|
|
Тестирование паропроницаемости упаковок для продуктов быстрого приготовления и бумажных стаканов |
