Для проведения контроля на наличие коррозионных повреждений на небольшой или средней площади мы рекомендуем недорогое решение для ручного контроля: контроль коррозии с помощью датчика DLA от компании SIUI.

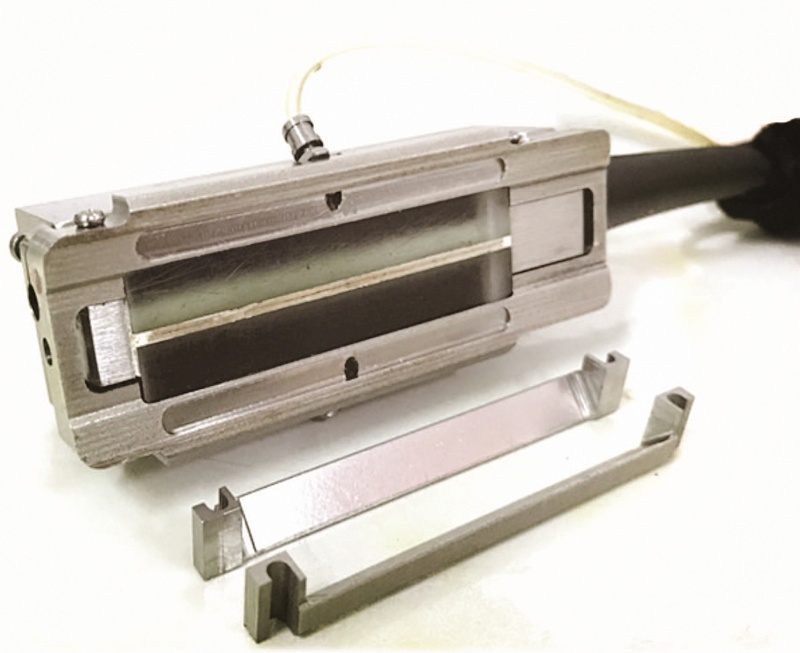

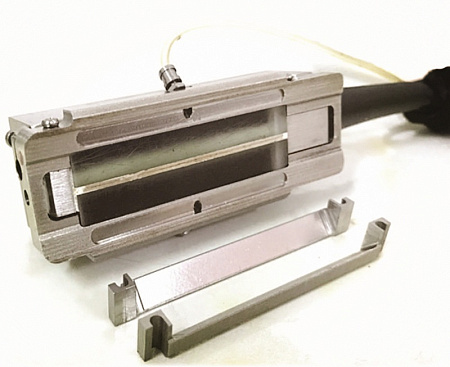

DLA-преобразователь объединяет в себе функционал обычного раздельно-совмещенного датчика для толщинометрии и датчика на фазированных решетках, который не только обеспечивает лучшее разрешение у поверхности (мертвая зона менее 1 мм), но и обеспечивает 100% охват зоны сканирования.
Конструктивные особенности таких преобразователей позволяют за счет физической фокусировки ультразвуковых пучков («псевдофокусирующий эффект») и наличия фазированных решеток сконцентрировать энергию звукового поля, тем самым обеспечив большие возможности при контроле точечной (язвенной) коррозии.
Применение линейных матричных преобразователей на фазированной решетке облегчает процесс контроля объектов, изготовленных из крупнозернистых и композитных материалов с сильным затуханием.
Отображение индикаций от отверстия диаметром 2 мм при контроле датчиком DLA (слева) и обычным линейным преобразователем ФАР (справа) представлены на рисунках ниже.
С помощью дефектоскопа SyncScan и DLA-преобразователя был проконтролирован участок трубы с искусственными отражателями в виде глухих отверстий на обратной стороне диаметрами 2 мм и 1 мм с разной глубиной сверления. Результат контроля представлен на рисунках ниже.
На полученном С-скане (виде сверху) видны индикации от всех отверстий. Остаточную толщину стенки можно определить по цветовой шкале.
