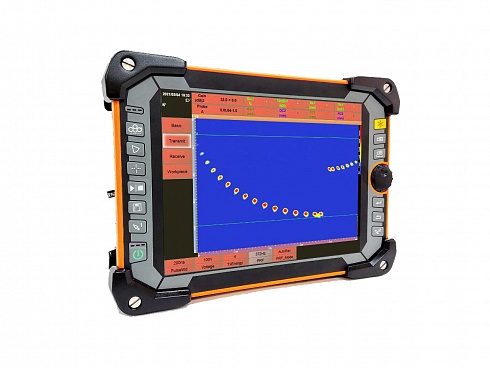

- SyncScan 3 использует специальный алгоритм (патент заявлен) для достижения быстрой визуализации TFM, основанная на оптимизации передачи данных и вычислительных ресурсах.
- Модульная обработка данных обеспечивает более стабильную амплитуда и уменьшает шумы, что далее улучшает производительность TFM. Форма и размеры дефектов отображаются четко.
- Соответствует ISO 18563-1:2015, EN12668-1:2010. * Конкретные функции подлежат заказу.
- 64 РА, 4-канала TOFD - лучшая конфигурация для контроля больших толщин.
- 64 активных элемента фазированной решетки обеспечивают лучшее покрытие и точность, подходит для контроля сложных композитных материалов, коррозионно-устойчивых сплавов и аустенитных сталей, др.
- WiFi помогает при сборе данных, обеспечивает передачу данных в реальном времени с прибора на ПК, удобный и высокоэффективный.
- Можно вставить SIM карту для подключения к 4G сети, обеспечивает беспроводное подключение в любом месте. GPS также поддерживается.
SyncScan 3 укомплектован 4 каналами TOFD. Со специальным адаптером PA в TOFD можно проводить контроль с 5 каналами TOFD, подходит для контроля сварных соединений с толщиной до 400 мм, для низкоуглеродистых сталей, сплавов.
● FMC – поддержка анализа исходных данных
Исходные данные могут быть записаны в процессе полноматричного захвата (FMC), реализуя вторичную обработку данных
● 4 Новых модуля – улучшенная беспроводная передача данных
● RF/ Bluetooth модули
Позволяет на управление автоматическим сканером напрямую с SyncScan 3 без использования пульта управления.
● WiFi/ 4G модули:
Технические характеристики:
| TFM | |
| Поддерживаемые режимы | LL, LLL, LLLL, TT, TTT, TTTT, TLT, TLL, LTT |
| Разрешение изображение | 256×256, 128×128 |
| Количество фокальных законов | Up to 512 |
| Огибающая TFM в реальном времени | Да |
| Кол-во каналов | 64 |
| Тип коннектора | Tyco, 1 шт |
| Макс. кол-во поддерживаемых элементов | 128 |
| Режим фокусировки | Фокусировка по всем точка TFM |
| Анализ данных FMC | 4096 точек/канал, 16 бит/точка |
| Напряжение импульса | 10-100 В, шаг 10В/ 20В |
| Ширина импульса | 50-1000 нс, шаг: 10 нс |
| Усиление | 0-80 дБ, шаг: 0.1/0.5/2/6/12 дБ |
| Полоса пропускания | 0.7-20 Мгц (-3 дБ) |
| Частота оцифровки | 100 Мгц/12бит |
| Тип скана | A/ B/ C |
| Мастер настройки | Мастер настройки скана |
Основные технические характеристики
| Экран | 12.1” высокой яркости TFT LCD, 1024×768 пикселей |
| Размеры (Ш×В×Т) | 365×270×115 мм |
| Вес | 6 кг в комплекте с 2 батареями |
| Аккумулятор | Литиевая батарея, 2 шт |
| Емкость аккумулятора | 7.5 Ач/шт, время работы не менее 3.5 часов |
| Внешний источник питания адаптера | AC 100-240 В 50Гц/60Гц |
| Вызод адаптера | 15 В DC |
| Мощность | 52 Ватт |
| Хранение данных | Карта SD 16G, SSD 64G |
| Язык | Русский/ Английский |

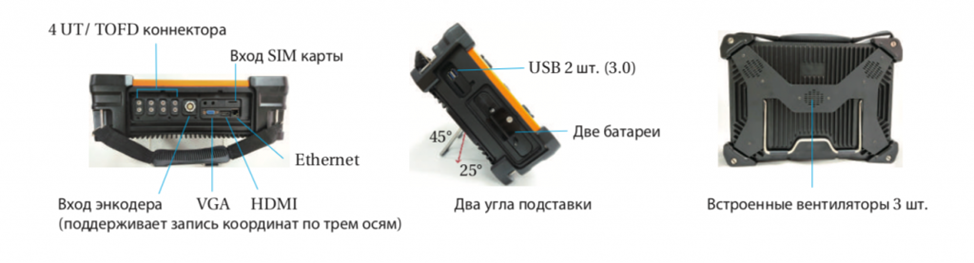

| Входы/Выходы | |
| USB разъем | 2 шт (USB 3.0) |
| Ethernet разъем | 1 шт |
| Видео выход | порты VGA/ HDMI |
| Разъем энкодера | 1 шт (14-пин) (поддержка записи координат по трем осям) |
| Параметры окружающей среды | |
| Рабочая температура | -10℃-45℃ |
| Температура хранения | -20℃-60℃ |
| Класс защиты IP | IP65 |
| Сертификация ISO/EN | ISO 18563-1:2015 & EN12668-1:2010 |
| Классический ультразвук | Фазированная решетка | ТОФД | |
| Система | |||
| Кол-во каналов | 4 | 64 | 4 |
| Тип разъема | LEMO 00, 8 шт | Tyco, 1 шт | LEMO 00, 8 шт |
| Кол-во разъемов | 8 | 128 | 8 |
| PR (Pitch & Catch) режим | —— | Доступен | —— |
| Импульс | Отрицательный прямоугольный | Биполярный прямоугольный | Отрицательный прямоугольный |
| ЧСИ |
Регулируемая 10-2000Гц Шаг: 20Гц |
100Гц-10КГц Шаг: 100/200/500/1000Гц |
Регулируемая 10-2000Гц Шаг: 20Гц |
| Напряжение | 50В~400В, мин. шаг 1В | 10-100В, шаг 10В/20В | 50В~400В, мин. шаг 1В |
| Энергия импульса | —— | 4 уровня | —— |
| Длительность импульса | 30-1000нс, шаг:10нс | 50-1000нс, шаг: 10нс | 30-1000нс, шаг: 10с |
| Нагрузка | 25/75/200/1000Ом , 4 уровня | —— | 25/75/200/1000 Ом, 4 уровня |
| Задержка импульса | —— | 0-20 мкс, разрешение 5нс | —— |
| Фокусировка | —— | Фокусировка по одной точке | —— |
| Приемник | |||
| Усиление | 0-110 дБ, шаг:0.5/2/6/12 дБ | 0-80 дБ, шаг:0.1/0.5/2/6/12 дБ | 0-110 дБ, шаг: 0.5/2/6/12 дБ |
| Полоса пропускания | 0.5-20 МГц (-3 дБ) | 0.7-20 МГц (-3 дБ) | 0.5-20 МГц (-3 дБ) |
| Частота оцифровки | 170 Мгц/12 бит | 100 Мгц/12 бит | 170 Мгц/12 бит |
| Выборка | 1024, 16 бит/точка | Регулируемая 256/512/1024, 16 бит/точка | 1024, 16 бит/точка |
| Сглаживание | Положит./ Отриц./ Полн./ RF | Положит./ Отриц./ Полн./ Фильтр/ RF | RF |
| Задержка приемника | —— | 0-20 мкс, разрешение 2.5 нс | —— |
| Фокусировка приемника | —— | Макс. диапазон: 1008 фокусировок на линию | —— |
| Фильтр |
10 уровней: 1-4/0.5-10/2-20/ 1/2.5/4/5/10/13/15 Мгц |
14 уровней Полосовой: 0.7-4/2.5-7/4-8.5/7-10/9-15/0.7-20 МГц Высокий: HPF2.5/HPF4.0/HPF7.0/HPF9.0 Низкий: LPF7.0/LPF8.5/LPF10.0/LPF15.0 |
16 уровней: 0.5-5/0.5-10/3.5-10/0.5-15/5-15/ 0.5-20/1-4/0.5-10/2-20/1/2.5/4/5/10/ 13/15 МГц |
| Отсечка | 0-80%, шаг: 1% | —— | —— |
| Развертка | |||
| Тип развертки | A | A/S/L/C/D | A/ TOFD |
| Режим запуска | —— | По времени/Энкодер | По времени/Энкодер |
| Длинна сканирования | —— | ≤4 м/скан (стандартные параметры, шаг 0.5 мм) | ≤50 м/скан, 0.5 мм/шаг |
| Законы фокусировки | —— | 512 | —— |
| Диапазон углов | —— | -89°~+89°, шаг 1° | —— |
| Угловое разрешение | —— | 0.1°-5°, шаг 0.1° | —— |
| Усреднение | —— | —— | 4 уровня, 1/2/4/8 |
| Глубина фокуса | —— | 3-500 мм, шаг: 1 мм | —— |
| Режим фокуса | —— | Глубина, по лучу | —— |
| Основные | |||
| Диапазон |
0-15000 мм мин. диапазон отображения 5 мм |
0-1000 мм, мин. шаг 0.01 мм, мин. диапазон отображения 3 мм |
0-15000 мм, мин. шаг 0.1 мм мин. диапазон отображения 5 мм |
| Скорость в материале | 500-15000 м/с, мин. шаг: 1 м/с | 500-15000 м/с, мин. шаг:1 м/с | 500-15000 м/с, мин. шаг:1 м/с |
| Задержка экрана | -10-1000 мм, мин. шаг: 0.01 мм | 0-1000 мм, мин. шаг: 0.01 мм | -10-1000 мм, мин. шаг 0.01 мм |
| Задержка датчика | 0-200 мкс, мин. шаг: 0.01 мкс | —— | 0-200 мкс, мин. шаг 0.01 мкс |
| Стрела датчика | 0-100 мм, шаг: 0.01 мм | —— | 0-100 мм, шаг 0.01 мм |
| Мастер настройки |
ВРЧ, АРД/ DGS, Калибровка угла, Авто калибровка (скорости, нуля), Пластина, Сварное соединения, поковка |
Мастер настройки скана, скорость/задержка/чувстивтельность/TCG мастер калибровки | Мастер настройки скана, Калибровка ЧСИ, Калибровка нуля датчика, Параметры ультразвука, Временное окно |
| Калибровка | Нуля, Скорости, Угла | Нуля, Скорости, Задержки, Чувствительности, TCG | ЧСИ, Задержки в призме, ЧСИ/Глубины, Временное окно, Нуля датчика |
| Выбор точки контроля | Пик/ Фронт/ J Фрон/ G Фрон/ G Пик | Пик/ Фронт/ J Фрон/ G Фрон/ G Пик | —— |
| Измерения | Три строба: измерение амплитуды эхо, разность амплитуд в дБ, путь луча, Ra/Da | Три строба для каждого А скана, макс. 18 стробов: измерение амплитуды эхо, путь луча, Ra/Da | Измерение высоты и длины дефекта. |
| Курсор: два курсора для измерения горизонтального и вертикального положения на В скане и расстояния между курсорами (доступен при активации функции В скана) | Курсор: два курсора для измерения горизонтального и вертикального положения на B/C/D сканах и расстояние между курсорами на B/C/D сканах. | ||
| Вид строба | Нормальный, Трассировка | По лучу, Глубина | —— |
| Начало строба | Полный диапазон | Полный диапазон | —— |
| Ширина строба | Полный диапазон | Полный диапазон | —— |
| Длина строба | 10-90%, шаг: 1% | 10-90%, шаг: 1% | —— |
| Режим отображения | —— | A, B, C, D, A+B, B+C, B+D, A+B+C, A+B+D, 3A+B, A+B+C+D, A+B+R, A+B+C+R, A+[B], A+C, полный экран. | —— |
| Классический ультразвук | Фазированная решетка | ТОФД | |
| Измерения | |||
| Функции кривых |
АРД/DGS ВРЧ: Макс. 6 линий и 16 точек на каждую линию |
TCG & ВРЧ: Макс. 6 линий и 16 точек на каждую линию | —— |
| Вспомогательные функции | Полноэкранный режим, переключение координат (по лучу/ глубине/ горизонтали), авто усиление (один/ постоянно), цвет отображения шага, сравнение сигналов, изменение строба, заполнение сигнала, peak envelope, авто заморозка, снимок экрана, запись видео с экрана, измерение трещины, API 5UE, AWS, анализ спектра ПЭП, коррекция криволинейной поверхности, ВРЧ, B-Скан, моделирование сварного шва, BEA |
Авто усиление: Один/ Постоянно Авто поиск: поиск линии с максимальной амплитудой в пределах строба на скане В (доступно в режиме приемника) Функция групп: макс. 6 групп Моделирование сварного соединения, C скан по глубине, Проверка элементов датчика |
—— |
| Сигнализация | Световая и звуковая: положительная/отрицательная | Световая и звуковая: положительная/отрицательная | —— |
| Отображение измеряемых значений | —— | 8 точек определенных пользователем. | —— |
| Анализ данных | —— | Переключение режима изображения, динамическая реконструкция строба изображения и генерация отчетов |
Выравнивание, фильтрование, контраст, изменение усиления, увеличение |
| Точность регистрации данных | |||
| Линейность по времени | ≤0.5% | —— | —— |
| Линейность по вертикали | ≤3% | —— | —— |
| Линейность по амплитуде | ≤±2% | —— | —— |
| Точность аттенюатора | 20 Дб ± 1 Дб | —— | —— |
| Динамический диапазон | ≥32 Дб | —— | —— |
| Программное обеспечение | |||
| Дополнительные функции SyncScan 3 | —— |
PA Плоские сварные соединения PA Угловые сварные соединения PA Контроль коррозии PA Контроль малого трубопровода Одновременное отображение ФР и ТОФД PA Магистральный трубопровод PA Контроль отводов |
SAFT 1-канал TOFD 2-канала TOFD 3-канала TOFD 4-канала TOFD |
|
Программное обеспечение для анализа на ПК SuporUp |
Анализ данных (Стандарт) | ||
| Контроль коррозии (Опция) |
Два способа активации: •Лицензия •USB-ключ |
||
