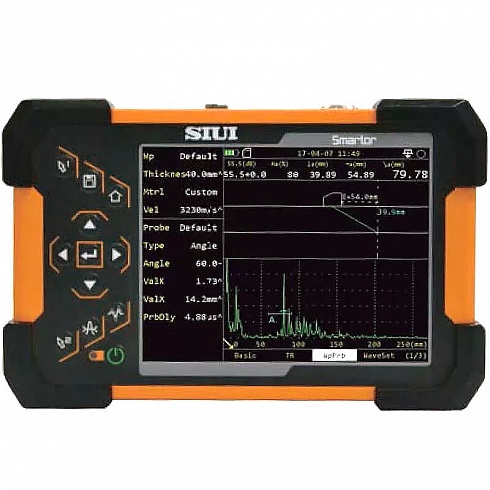

Ультразвуковой дефектоскоп Smartor - это лучшее сочетание ультразвукового дефектоскопа и толщиномера.
Преимущества:
- Компактный размер: 198х128х52 мм.
- Легкий вес: 0.9 кг с батареей.
- Дисплей: 5.7" LCD, 640х480 пикселей.
- Регулируемая ширина импульса, импульс отриц. прямоугольный с напряжением до 350 В.
- Диапазон рабочих частот: 0.5-20 МГц, множество широкополосных и узкополосных фильтров.
- Простота в эксплуатации: интуитивно понятный интерфейс, управление правой или левой рукой.
Функции дефектоскопа:
- Мастер настройки, позволяет пользователям легко выполнить настройку и увеличить скорость контроля.
- DAC кривые, АРУ (автоматическая регулировка усиления), видеозапись.
- Дополнительные функции: B-развертка, ВРЧ, спектральный анализ датчиков, моделирование контроля,корреция искривления поверхности, измерение высоты трещины.
- Стандарт AWS D1.1/D1.5 и API 5UE.
Функции толщиномера:
- Отображение A-развертки, измерение толщины (измерение без покрытия и через покрытие).
- Автоматический поиск, измерение скорости, сигнализация и сохранение результатов.
- Дополнительные функции: измерение толщины покрытия, B-развертка, многослойные измерения,построение кривой коэффициента времени и температурная компенсация.
- Системные порты: энкодер, VGA, SD слот, USB.
Технические характеристики:
| Функция | Характеристика | |
| Дисплей | 5,7’’ TFT LCD, 640 x 480 | |
| Единица измерения | Дюйм/мм | |
| Переферийные порты | USB, SD карта 16 Гб, VGA порт | |
| Язык | Русский, английский, немецкий, польский, турецкий, венгерский | |
| Источник питания | 100 - 240 В, DC 12 В | |
| Время работы | более 8 часов | |
| Рабочая температура | -10 + 45 °С | |
| Температура хранения | -20 + 60 °С | |
| Класс защиты | IP 66 | |
| Вес | 0,9 кг с батареей | |
| Размер | 198х128х52мм | |
| Разъем энкодера | 1 шт | |
| Количество каналов | 1 | |
| Тип разъема | Lemo 00 | |
| Количество разъемов | 2 | |
| Поддержка элементов | 2 | |
|
UT |
TG | |
| Количество каналов | 1 | |
| Тип разъема | Lemo 00 | |
| Количество разъемов | 2 | |
| Поддержка элементов | 2 | |
| Режим работы | — |
Стандартное (измерение толщины с покрытием) Echo to Echo (измерение через покрытие) Измерение покрытия |
| Импульс | Отрицательный прямоугольный | |
| Напряжение | 50-350 В, шаг 50 В | |
| Частота импульса | 50-500 нс, шаг 10 нс | |
| ЧСИ | 10-1000 Гц, шаг 10 Гц | 200 Гц |
| Демпфирование | 50 / 1000 Ом, 2 уровня | |
| Частота оцифровки | 240 МГц / 10 бит | |
| Выборка | 1024 точек, 16 бит / точка | — |
| Усиление | 0-110 дБ, шаг: 0,5 / 2 / 6 / 12 дБ | |
| Компенсация поверхности | Весь диапазон усиления | — |
| Полоса пропускания | 0,5-20 МГц (-3дБ) | |
| Фильтры | 11 уровней: 1-4 / 0,5-10 / 2-20 / 1 / 2,5 / 4 / 5 / 10 / 13 / 15 / 20 МГц | |
| Детектирование | Отрицательное, положительное, полное, RF, отфильтрованное | Отрицательное, положительное, полное, RF |
| Отсечка | 0-80 %, шаг 1 % | — |
| Дискретность | — | 0,001 / 0,01 / 0,1 мм (0,0001 / 0,001 / 0,01 дюйм) |
| Погрешность | — |
0,80-9,99 мм ± 0,05 мм 10,00-99,99 мм ± (1%Н + 0,04) мм 100,0-400,0 мм ±3%Н мм |
| Измерение толщины | — |
При использовании датчика TGM5-10L, минимальный диаметр измеряемой трубы 20 мм и толщиной 2 мм |
| Скорость материала | 100-20000 м/с, шаг 1 м/с | |
| Диапазон отображения | 2,5-15000 мм | 5-1000 мм |
| Задержка дисплея | -10-1000 мм | -10 - 500 мм |
| Задержка датчика | 0-200 мкс | |
| Стрела датчика | 0-100 мм | — |
| Мастер настроек | Для сварных швов, плоских объектов | — |
| Выбор точки измерения | Фронт / Пик / JФронт | Фронт / Пик |
| Измерения |
Строб: измерение амплитуды в процентах(в дБ), расстояние по лучу, расстояние по глубине, расстояние по горизонтали, расстояние между точками в стробе А и В Курсор: два измерительных курсора для горизонтального и вертикального измерения в В развертке, а также измерение между курсорами. |
Строб: измерение амплитуды в процентах(в дБ), измерение толщины или скорости |
| Количество стробов | 3 | 2 |
| Начало строба | Весь диапазон | |
| Ширина строба | Весь диапазон | |
| Высота строба | 10-90 %(в зависимости от детектирования может быть -90-90 %), шаг 1% | |
| Измерение скорости | — | динамическое измерение скорости |
| Калибровка | нуля, скорости, угла | нуля, скорости |
| Сигнализация | световая и звуковая: положительная и отрицательная | световая и звуковая: верхнего и нижнего предела |
| Захват экрана | Весь экран, область экрана | A/BVa, A/Ba/SVa, Ba/BVa (A скан + бол. значение / А скан + табл. данные + мал. значение / табл. данные + бол. значение) |
| Выбор частоты измерения | — | 4 / 8 /16 / 32 Гц |
| Функции кривых |
АРК: максимально 6 кривых максимально 10 точек на кривых АРД и ВРЧ |
— |
| Вспомогательные функции | полноэкранный режим, переключение координат, режим заполнения сигнала, огибающая пика, пик эха, сравнение сигнала, отображение кратности прозвучивания, заморозка, автозаморозка, быстрое сканирование, скриншот, автоматическое усиление | заморозка, автоматическое усиление, просмотр измеренных параметров, скриншот |
| Функции хранения | Сохранение, удаление параметров, файл данных; запись данных; скриншот; сохранение на SD-карту | |
| Файлы данных | — | 1D / 2D / 3D формат файла, измеренные значения представлены в табличной форме: запись, длина и режим преобразования выбираются пользователем |
| Обработка данных | Воспроизведение, анализ, отчет параметров, запись файлов, захват экрана файлов в ПО Supor UP | |
| Линейность по времени | ≤ 0,5 % | — |
| Линейность по вертикали | ≤ 3 % | — |
| Линейность по амплитуде | ≤ ± 2 % | — |
| Точность аттенюатора | 20 дБ ± 1 дБ | — |
| Дин. диапазон | ≥ 32 дБ | — |
| Дополнительные функции | Работа с AWS, API, Коррекция на криволинейную поверхность, TCG, B Скан, Моделирование шва, Измерение высоты трещины, Спектральный анализ датчиков |
Температурная компенсация, TDG, В Скан, Измерение через покрытие, Многослойное измерение, Кривые V-путь |
Стандартная комплектация:
Электронный блок ультразвукового дефектоскопа – 1шт.
Аккумуляторная батарея – 1шт.
Сетевой адаптер с кабелем 220В – 1шт.
Карта памяти 16 Гб – 1шт.
Картридер – 1шт.
Транспортировочный кейс – 1шт.
Руководство по эксплуатации на русском языке – 1шт.
Кабель Lemo 00 - Lemo 00 – 1шт.
