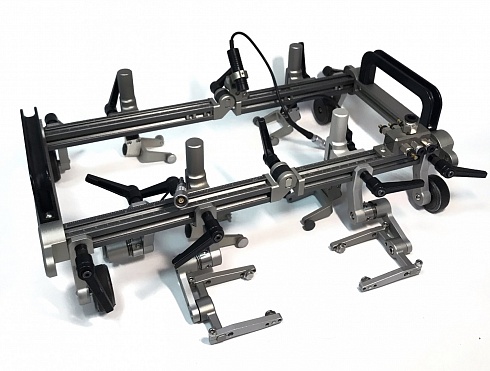

Новое поколение сканеров для реализации PA и TOFD, простой в использовании, надежный, портативный.
Сканер UHTS-X02 совместим с ультразвуковыми дефектоскопами позволяющие реализовывать PA и TOFD - метод. Позволяет проводить контроль с обеих сторон сварного соединения одновременно, тем самым повышая эффективность и скорость проведения контроля. Предназначен для однокоординатного механизированного контроля продольных и кольцевых сварных соединений и труб диаметром более 500 мм.
Преимущества:
- Большое разнообразие конфигураций сканера
- Поддержка PA и TOFD преобразователей
- Возможность одновременного использования 3 пар датчиков
- Магнитные колеса позволяющие удерживать сканер на объекте контроля
- Простота в сборке и эксплуатации
Сканер UHTS-X02 имеет шесть конфигураций для реализации PA и TOFD метода.
Технические характеристики:
Сканер UHTS-X02 совместим с ультразвуковыми дефектоскопами позволяющие реализовывать PA и TOFD - метод. Позволяет проводить контроль с обеих сторон сварного соединения одновременно, тем самым повышая эффективность и скорость проведения контроля. Предназначен для однокоординатного механизированного контроля продольных и кольцевых сварных соединений и труб диаметром более 500 мм.
Преимущества:
- Большое разнообразие конфигураций сканера
- Поддержка PA и TOFD преобразователей
- Возможность одновременного использования 3 пар датчиков
- Магнитные колеса позволяющие удерживать сканер на объекте контроля
- Простота в сборке и эксплуатации
Сканер UHTS-X02 имеет шесть конфигураций для реализации PA и TOFD метода.
| Конфигурации сканера UHTS-X02 | |
| Конфигурация 1 (одна пара TOFD-датчиков) | |
|
Позволяет проводить контроль объектов толщиной до 50 мм |
| Конфигурация 2 (две пары TOFD-датчиков) | |
|
Позволяет проводить контроль объектов толщиной до 100 мм |
| Конфигурация 3 (один датчик PA) | |
|
Позволяет проводить односторонний контроль сварного соединения с помощью метода фазированной решетки |
| Конфигурация 4 (два датчика PA) | |
|
Позволяет проводить контроль сварного соединения с двух сторон с помощью метода фазированной решетки |
| Конфигурация 5 ( два датчика на фазированной решетке и одна пара TOFD-датчиков) | |
|
Позволяет проводить контроль сварного соединения с двух сторон с помощью метода фазированной решетки и TOFD-метода |
| Конфигурация 6 ( два датчика на фазированной решетке и две пары TOFD-датчиков) | |
|
Позволяет проводить контроль сварного соединения с двух сторон с помощью метода фазированной решетки и TOFD-метода |
Технические характеристики:
| Параметр | Описание |
| Вес | 2.3 кг |
| Размер | 427×270×137 мм |
| Размер упаковки | 530×425×245 мм |
| Сканирование | прямолинейное |
| Разъем энкодера | 4-ех канальный |
| Шаг энкодера | 0,1 мм |
| Класс защиты | IP66 |
| Применение на объектах контроля | Пластина, труба диаметр > 500 мм |
