Описание:

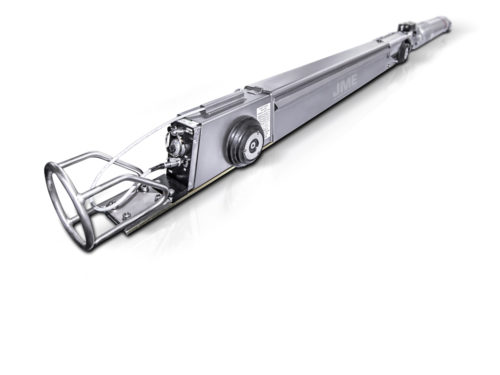

Рентгенографические Кроулеры JME 6 и 8" поставляются с рентгенографическими трубками 160,180 и 200 кВ. Кроулер является компактным модульным блоком, который может использоваться как на суше, так и при строительстве морских трубопроводов при различных климатических условиях в трубопроводах диаметром от 135 до 500 мм.
Электромагнитная система управления
Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде
Прекрасно зарекомендовала себя при строительстве трубопровода в РФ и Казахстане.
Снимает целый ряд дополнительных вопросов
Характеристики
Компактные размеры Кроулеров позволяют делать внутренние панорамные рентгенограммы при диаметрах, которые раньше рассматривались как неприменимые к такой высокой технологии.
Выбор источников рентгеновского излучения – от 160 до 200 кВ, или 20 кюри Иридий 192 изотопа (гамма).
Питание – герметизированные свинцово-кислотные аккумуляторы.
Полностью дистанционное управление перемещением, остановкой и режимами излучения.
Мера безопасности включают в себя противоразгон и дополнительное устройство эвакуации.
Кроулеры JME MK2 6 и 8 производятся в нескольких разных конфигурациях, чтобы заказчик имел возможность выбрать лучший вариант, удовлетворяющий его нужды.
Два основных типа
- Гамма - используется источник гамма-излучения.
- Рентгеновский – используется соответствующий генератор рентгеновского излучения.
| ГАММА МОДЕЛИ 6G, 8G | ||||
| Модель | Для трубопроводов размером | Емкость батареи | Рабочее напряжение | Число блоков |
| 6G | от 135 до 457 мм* | 7 А/ч | 24В | 1 |
| 8G | от 135 до 457 мм* | 12 А/ч | 24В | 1 |
| РЕНГЕНОГРАФИЧЕСКИЕ МОДЕЛИ 6XA, 8XA | ||||
| Модель | Для трубопроводов размером | Емкость батареи | Рабочее напряжение | Число блоков |
| 6XA | от 135 до 370 мм* | 7 А/ч | 48В | 2 |
| 8XA | от 210 до 457 мм* | 12 А/ч | 48В | 2 |
ЗAМЕЧАНИЕ. Покупка дополнительного батарейного отсека и электронного блока управления дает возможность применять Кроулер в обеих указанных выше конфигурациях.
Рекомендуется использовать батареи 12 А/ч там, где это позволяет размер трубопроводов.
Техническая спецификация
| Модель | 6 G, 8 G |
| Мин. внутр. диаметр трубопровода | 135 мм (5.3") |
| Рекомендуемый макс. диаметр трубопровода | 457 мм (18") |
| Блок питания | Свинцово-кислотные аккумуляторы |
| Тяговый электродвигатель | 24 Вольт 200 Ватт |
| Скорость перемещения | 12 метров (40 футов) в минуту |
| Макс. отклонение (чистый трубопровод) | 45% (27° от горизонтали) |
| Торможение | Динамическое |
| Точность позиционирования при остановке | ±5 мм (0.2") |
| Время экспонирования | 0–60 минут (предварительно устанавливается) |
| Время задержки экспонирования | 0–600 секунд (предварительно устанавливается) |
| Рабочая температура окружающей среда | От -20°С до +60°С |
| Контрольный изотоп | Цезий 137 (20 милликюри) |
| Источник излучения | Иридий 192 (20 кюри) |
| Длина Кроулера | 1050 мм (41.3") (+ гамма-излучатель) |
| Вес Кроулера | (с источником питания 12 А/ч) 25 кг (+ гамма-излучатель) |
| Модель | 6 XR | 8 XR |
| Мин. внутр. диаметр трубопровода | 135 мм (5.3") | 178 мм (7") |
| Рекомендуемый макс. диаметр трубопровода | 355 мм (14") | 457 мм (18") |
| Вес Кроулера (вместе с источником питания) | 28 кг + рентген. трубка | 33 кг + рентген. трубка |
| Блок питания | Аккумуляторные свинцово-кислотные батареи | |
| Тяговый электродвигатель | 48 Вольт 200 Ватт | |
| Скорость перемещения | 12 метров (40 футов) в минуту | |
| Макс. отклонение (чистый трубопровод) | 45% (27° от горизонтали) | |
| Торможение | Динамическое | |
| Точность позиционирования при остановке | ±5 мм (0.2") | |
| Время экспонирования | 0–60 минут (предварительно устанавливается) | |
| Время задержки экспонирования | 0–600 секунд (предварительно устанавливается) | |
| Рабочая температура окружающей среда | От -20°С до +60°С | |
| Источник излучения (панорамный) | ICM 180 кВ, Balteau 140, 160 | |
| Длина Кроулера | 1350 мм (53.2") (+рентгеновская трубка) | |
| Изгиб трубопровода | От 0 при мин. диаметре трубопровода до 10 D или более в зависимости от длины изгиба и диаметра трубопровода | |
