Описание:

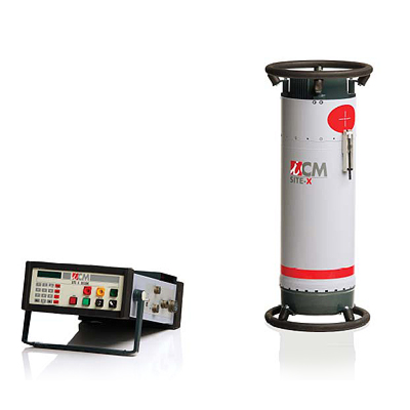

Основная линейка рентгеновских генераторов ICM Site-X, призвана повысить надежность рентгеновской дефектоскопии, проводимой на объекте, одновременно снижая производственные затраты. Для этого были выбраны технологические решения, значительно увеличивающие надежность рентгеновского генератора, срок службы трубки и удобство при работе с оборудованием.
Конструктивной особенностью рентген генератора SITE-X является стержневой анод, поэтому фокус находится за пределами изолированного элегазом SF6 генератора высокого напряжения-это приводит к экономии в весе аппарата, что позволяет инеженерам ICM продолжать улучшать такие важные характеристики, как качество охлаждения и запас прочности, не увеличивая массу.
Совместно с Институтом Термомеханики Льежского Университета специалисты ICM разработали теплообменник высокого КПД, позволяющий получить рабочий цикл со 100% эффективностью в условиях абсолютной безопасности при уменьшении температуры анода на 50%.
Ряд генераторов оборудовано встроенным коллиматором «карусельного» типа с 3 диафрагмами, откалиброванными под наиболее часто используемые пленки.
Фокусное пятно, смещенное вдоль оси к краю моноблока, более эффективно при контроле сложных конструкций.
Панорамные и направленные рентгеновские аппараты ICM имеют модельный ряд с напряжением 180, 200, 225, 250, 300, 320 кВ, так же выпускает направленный генератор на 360 кВ.
Генераторы ICM SITE-X универсальны при использовании как на кроулерах, так и со стандартным блоком управления SCU286.ф
Технические характеристики на рентгеновские генераторы ICM, серии Site-X, напряжением от 200 до 250 кВ
Технические характеристики на рентгеновские генераторы ICM, серии Site-X, напряжением от 300 до 360 кВ
Основная линейка рентгеновских генераторов ICM Site-X, призвана повысить надежность рентгеновской дефектоскопии, проводимой на объекте, одновременно снижая производственные затраты. Для этого были выбраны технологические решения, значительно увеличивающие надежность рентгеновского генератора, срок службы трубки и удобство при работе с оборудованием.
Конструктивной особенностью рентген генератора SITE-X является стержневой анод, поэтому фокус находится за пределами изолированного элегазом SF6 генератора высокого напряжения-это приводит к экономии в весе аппарата, что позволяет инеженерам ICM продолжать улучшать такие важные характеристики, как качество охлаждения и запас прочности, не увеличивая массу.
Совместно с Институтом Термомеханики Льежского Университета специалисты ICM разработали теплообменник высокого КПД, позволяющий получить рабочий цикл со 100% эффективностью в условиях абсолютной безопасности при уменьшении температуры анода на 50%.
Ряд генераторов оборудовано встроенным коллиматором «карусельного» типа с 3 диафрагмами, откалиброванными под наиболее часто используемые пленки.
Фокусное пятно, смещенное вдоль оси к краю моноблока, более эффективно при контроле сложных конструкций.
Панорамные и направленные рентгеновские аппараты ICM имеют модельный ряд с напряжением 180, 200, 225, 250, 300, 320 кВ, так же выпускает направленный генератор на 360 кВ.
Генераторы ICM SITE-X универсальны при использовании как на кроулерах, так и со стандартным блоком управления SCU286.ф
Технические характеристики на рентгеновские генераторы ICM, серии Site-X, напряжением от 200 до 250 кВ
| Модель | SITE-X D2008 | SITE-X C2007 | SITE-X D2258 | SITE-X C2257 | SITE-X D2506 | SITE-X C2505 |
| Напряжение на аноде | От 70 до 200 кВ | От 70 до 200 кВ | От 80 до 225 кВ | От 80 до 225 кВ | От 70 до 250 кВ | От 70 до 250 кВ |
| Шаг изменения напряжения | 1кВ | 1кВ | 1кВ | 1кВ | 1кВ | 1кВ |
| Ток трубки | От 1 до 8 мА | От 1 до 7 мА | От 1 до 8 мА | От 1 до 7 мА | От 1 до 6 мА | От 1 до 5 мА |
| Шаг изменения тока трубки | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА |
| Максимальная мощность излучения | 1 600 Вт | 1 400 Вт | 1 800 Вт | 1 575 Вт | 1 500 Вт | 1 250 Вт |
| Геометрия излучения | направленная 60 х 40 | панорамная 360 х (2 х 20) | направленная 60 х 40 | панорамная 360 х (2 х 20) | направленная 60 х 40 | панорамная 360 х (2 х 20) |
| Размер фокусного пятна | 2,5 х 2,5 | 0,8 х Ø5 | 2,5 х 2,5 | 0,8 х Ø5 | 2,5 х 2,5 | 0,8 х Ø5 |
| Фильтрация | 3 мм Al | 3 мм Al | 3ммAl +0,4 ммNi | 4ммAl +0,4 ммNi | 3ммAl +0,4 ммNi | 4ммAl +0,4 ммNi |
| Наличие встроенного коллиматора | + | — | + | — | + | — |
| Рабочий цикл при температуре окружающей среды 40С | 100% | 100% | 100% | 100% | 100% | 100% |
| Температура эксплуатации | От — 30С до +70С | От — 30С до +70С | От — 30С до +70С | От — 30С до +70С | От — 30С до +70С | От — 30С до +70С |
| Температура хранения | От — 40С до +80С | От — 40С до +80С | От — 40С до +80С | От — 40С до +80С | От — 40С до +80С | От — 40С до +80С |
| Проникновение по стали при максимальной интенсивности излучения. (FFD=700мм, Film D7Pb, D=1,5, T=20мин) | 39 мм | 38 мм | 45 мм | 44 мм | 52 мм | 49 мм |
| Габаритные размеры | Ø346 х 771 | Ø346 х 771 | Ø346 х 771 | Ø346 х 771 | Ø346 х 771 | Ø346 х 771 |
| Масса генератора | 26 кг | 25 кг | 26 кг | 25 кг | 26 кг | 25 кг |
Технические характеристики на рентгеновские генераторы ICM, серии Site-X, напряжением от 300 до 360 кВ
| Модель | SITE-X D3006 | SITE-X C3005 | SITE-X D3205 | SITE-X C3205 | SITE-X D3605 |
| Напряжение на аноде | От 100 до 300 кВ | От 100 до 300 кВ | От 90 до 320 кВ | От 90 до 320 кВ | от 100 до 360 кВ |
| Шаг изменения напряжения | 1кВ | 1кВ | 1кВ | 1кВ | 1кВ |
| Ток трубки | От 1 до 6 мА | От 1 до 5 мА | От 1 до 6 мА | От 1 до 5 мА | От 1 до 5 мА |
| Шаг изменения тока трубки | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА | 0,1 мА |
| Максимальная мощность излучения | 1 800 Вт | 1 500 Вт | 1 920 Вт | 1 600 Вт | 1 800 Вт |
| Геометрия излучения | направленная 60 х 40 | панорамная 360 х (2 х 20) | направленная 60 х 40 | панорамная 360 х (2 х 20) | направленная 60 х 40 |
| Размер фокусного пятна | 2,5 х 2,5 | 0,8 х Ø5 | 2,5 х 2,5 | 0,8 х Ø5 | 2,6 х 2,6 |
| Фильтрация | 3 (Al)+0,4(Ni) | 4ммAl +0,4 ммNi | 3 (Al)+0,4(Ni) | 4ммAl +0,4 ммNi | 5 (Al)+0,4(Ni) |
| Наличие встроенного коллиматора | + | — | + | — | + |
| Рабочий цикл при температуре окружающей среды 40С | 100% | 100% | 100% | 100% | 100% |
| Температура эксплуатации | От — 35С до +70С | От — 30С до +70С | От — 35С до +70С | От — 30С до +70С | От — 35С до +70С |
| Температура хранения | От — 40С до +80С | От — 40С до +80С | От — 40С до +80С | От — 40С до +80С | От — 40С до +80С |
| Проникновение по стали при максимальной интенсивности излучения. (FFD=700мм, Film D7Pb, D=1,5, T=20мин) | 63 мм | 60 мм | 69 мм | 66 мм | 82 мм |
| Габаритные размеры | Ø346 х 831 | Ø346 х 831 | Ø346 х 831 | Ø346 х 831 | Ø400 х 930 |
| Масса генератора | 28 кг | 27 кг | 28 кг | 27 кг | 46 кг |
