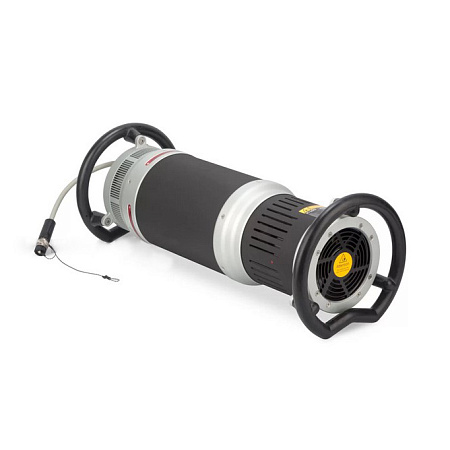

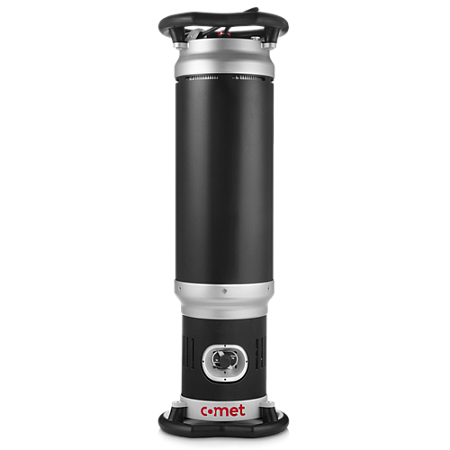

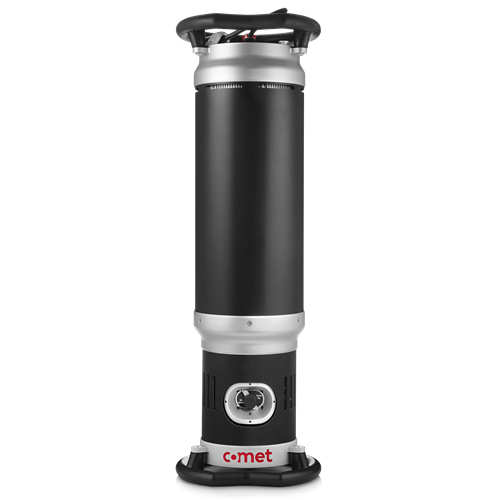

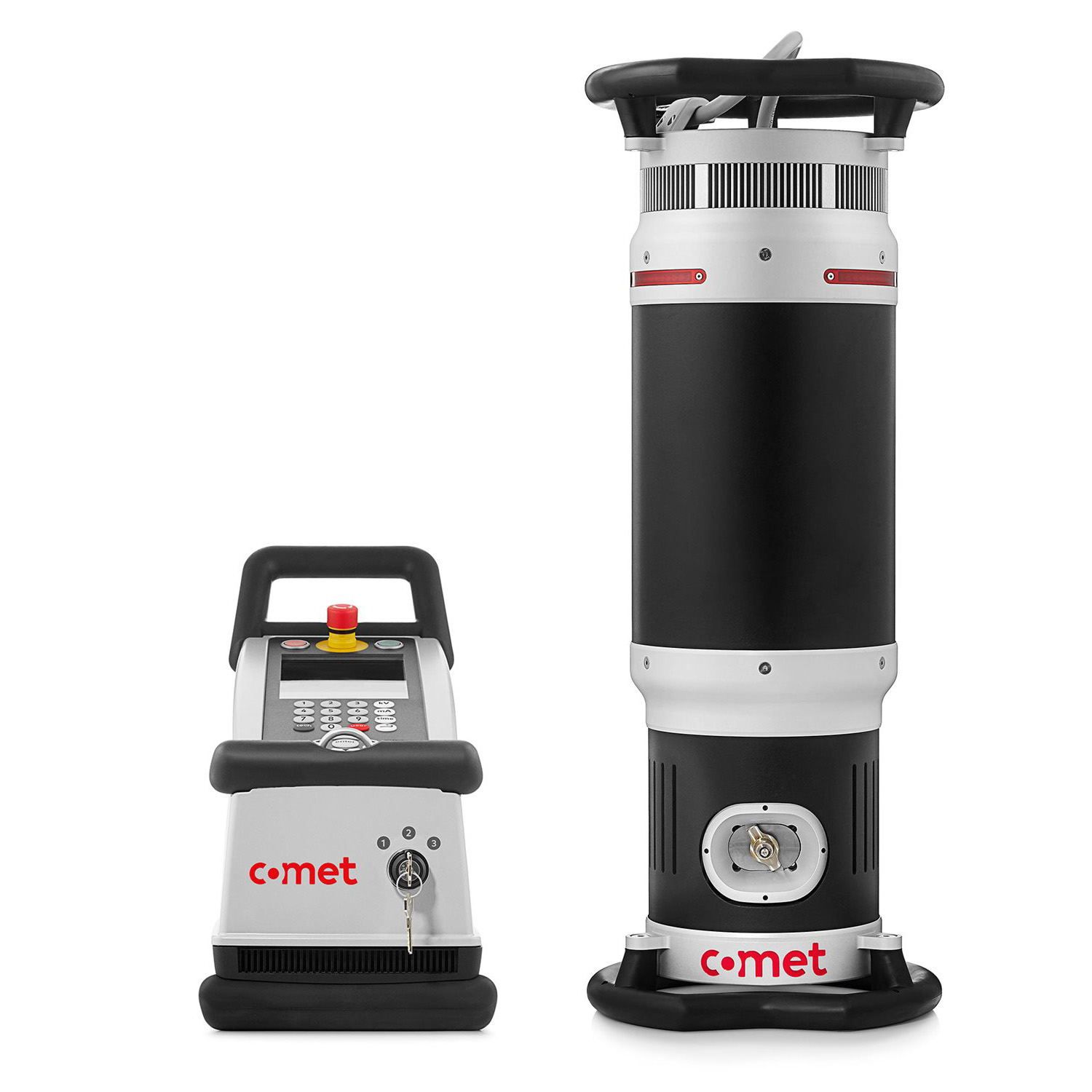

Рентгеновские аппараты COMET EVO представляют собой газонаполненные генераторы постоянного напряжения с металлокерамической трубкой и встроенным воздушным охлаждением. В линейку входят восемь модификаций с различными типами излучения (направленным и панорамным) и мощностью от 160 до 300 кВ. Для направленных приборов стандартный угол пучка составляет 40° × 60°, за исключением специальных версий с более узким фокусом. Панорамные варианты с охватом 360° и мощностью до 750 Вт наиболее востребованы при проверке стыков на магистральных трубопроводах.

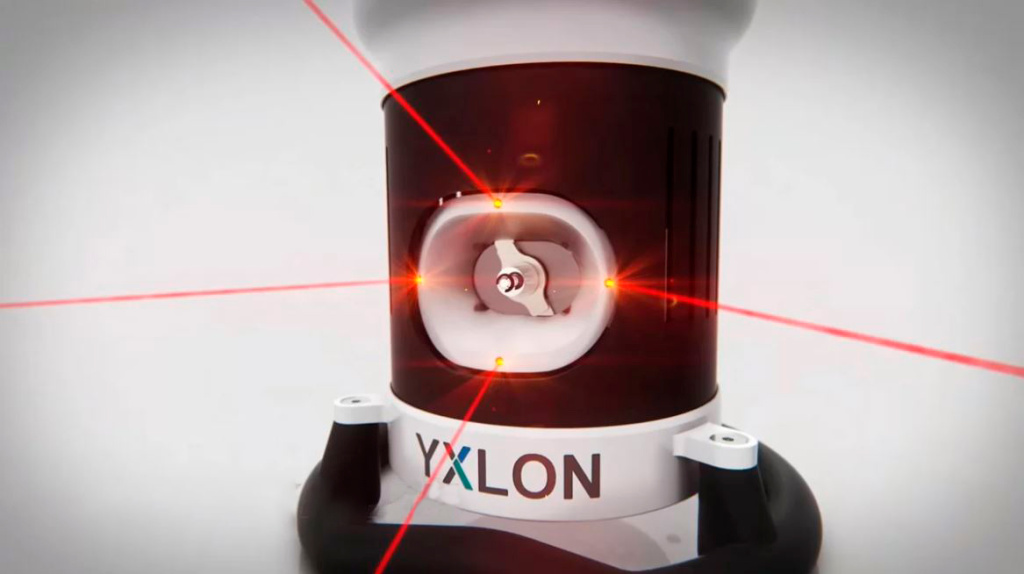

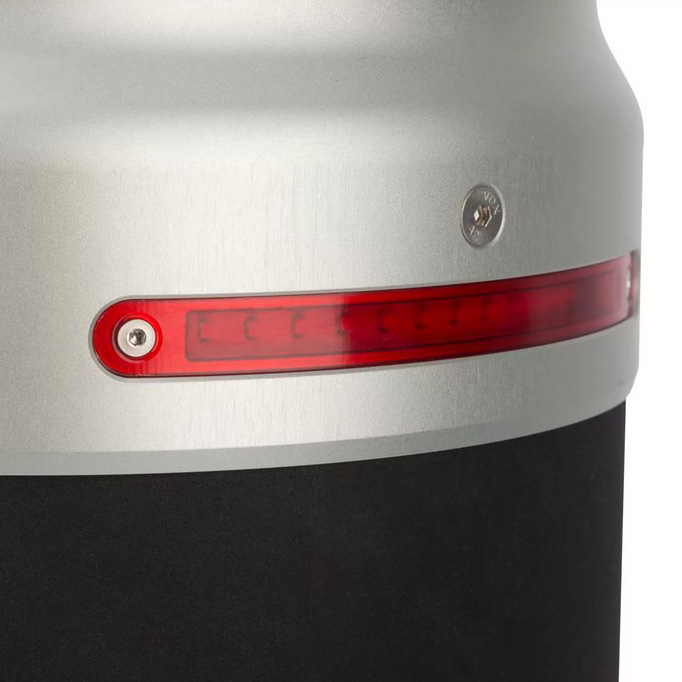

Конструкция моноблока предусматривает наличие лазерных центриров и световой индикации работы.

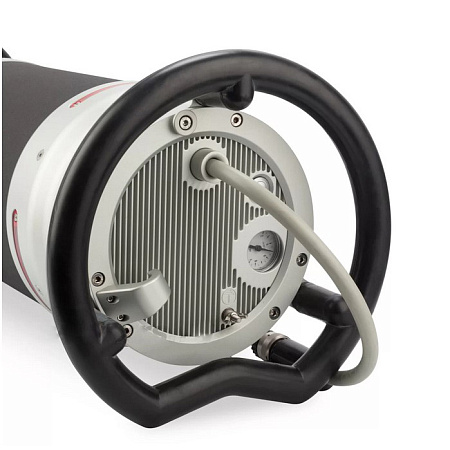

Гибридная схема охлаждения

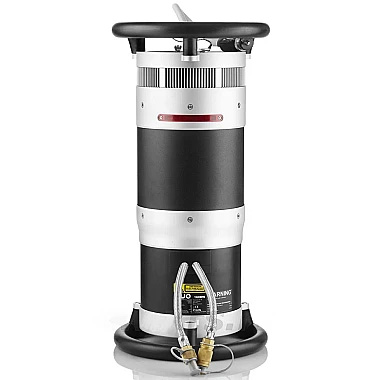

Для некоторых направленных моделей доступна комбинированная система охлаждения (воздух плюс вода). Такое решение незначительно увеличивает вес устройства — всего на 2 кг, сохраняя исходные габариты. Такая конфигурация была спроектирована специально для эксплуатации в условиях плохой циркуляции воздуха, при экстремальной жаре или для обеспечения непрерывного рабочего цикла на предельных нагрузках.
Расчет экспозиции
Расчет экспозиции

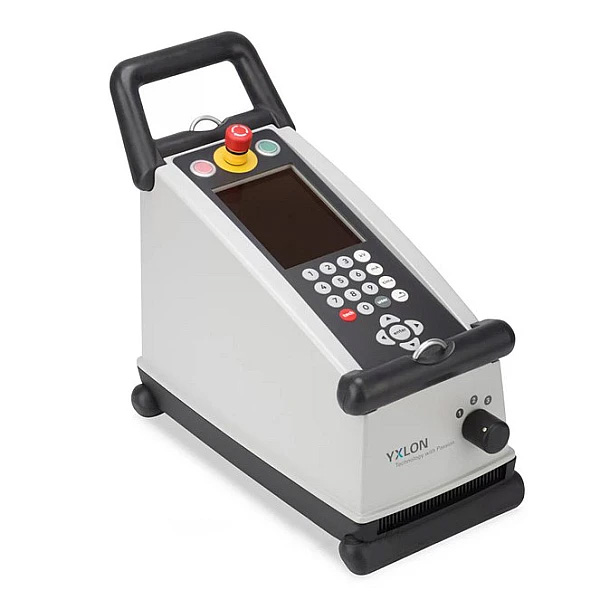

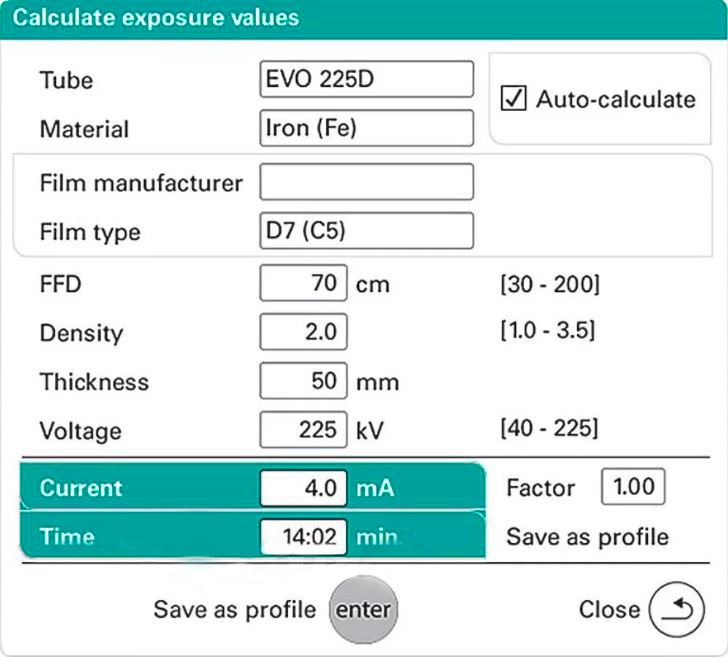

Пульт управления CONTROL EVO снабжен функцией автоматического расчета экспозиции. Для получения готовых параметров оператору достаточно ввести ключевые данные: характеристики материала, марку пленки, дистанцию до объекта, требуемую оптическую плотность, толщину стенки и вольтаж. Система самостоятельно определит оптимальную продолжительность сеанса и предельное значение тока. Внутренняя память устройства позволяет заархивировать до сотни индивидуальных настроек для быстрого доступа.
Технические характеристики рентгеновских аппаратов COMET EVO:
Технические характеристики блока управления CONTROL EVO:
Комплектация:
| Наименование параметра | EVO 200P | EVO 300P | EVO 160D | EVO 200D | EVO 225D/DS | EVO 300D/DS |
|---|---|---|---|---|---|---|
| Направление излучения | панорамное | направленное | ||||
| Размер фокусного пятна (EN 12543), мм | 0,4 × 4,0 | 0,5 × 5,5 | 1,0 | 3,0 / 1,0 | ||
| Диапазон высокого напряжения, кВ | 30–200 | 50–300 | 20–160 | 30–200 | 40–225 | 50–300 |
| Диапазон анодного тока, мА | 0,5–6,0 | 0,5–4,5 | 0,5–7,0 | 0,5–6,0 | 0,5–5,5 | 0,5–4,5 |
| Максимальная мощность, Вт | 750 | 750 | 900 | |||
| Угол выхода пучка излучения, град. | 38 × 360 | 40 × 60 | 40 × 60 / 30 × 60 | |||
| Рассеянное излучение, мЗв/ч, макс. | 2,0 | 5,0 | 2,0 | 5,0 | ||
| Продолжительность экспозиции (+35 °С, макс. кВ, макс. мА) | от 1 ч | |||||
| Класс пыле- и влагозащиты | IP65 | |||||
| Диапазон рабочих температур, °C | −20...+50 | |||||
| Масса, кг | 28 | 36 | 22 | 23 | 26 | 29 |
| Габаритные размеры (В × Ø), мм | 665 × 295 | 804 × 295 | 611 × 295 | 635 × 295 | 708 × 295 | 774 × 295 |
Технические характеристики блока управления CONTROL EVO:
| Наименование параметра | Значение |
|---|---|
| Экран | цветной, 6,5″ |
| Интерфейсы | Ethernet, Bluetooth, USB |
| Возможность записи в память программ экспозиций | есть, память на 100 экспозиций |
| Класс пыле- и влагозащиты | IP66 |
| Диапазон рабочих температур, °C | −20...+50 |
| Масса, кг | 13 |
| Габаритные размеры (Д × Ш × В), мм | 415 × 220 × 391 |
Комплектация:
| Наименование | Количество |
|---|---|
| Блок излучателя EVO | 1 шт. |
| Блок управления CONTROL EVO | 1 шт. |
| Соединительный кабель (25 м) | 1 шт. |
| Кабель питания (10 м) | 1 шт. |
| Кабель заземления (10 м) | 1 шт. |
| Сумка для кабелей | 1 шт. |
| Комплект ЗИП | 1 шт. |
