Рентгеновские трубки COMET оснащаются современными металлокерамическими трубками производства швейцарской фирмы Comet, рабочий диапазон напряжений которых составляет от 100 до 450 кВ.
Конкретная модель излучателя подбирается исходя из производственных задач неразрушающего контроля. Стационарные радиографические и радиоскопические системы обычно используют трубки мощностью до 450 кВ. В то же время портативные устройства комплектуются излучателями от 100 до 300 кВ как направленного, так и панорамного типа.

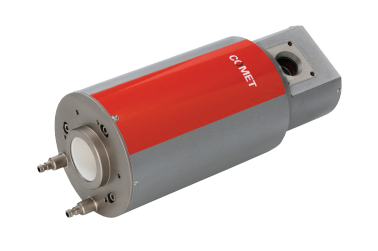

Однополярные металлокерамические рентгеновские трубки
|
Тип рентгеновской трубки |
MXR-160/20 |
MXR-160/21 |
MXR-160/22 |
MXR-160HP/20 |
|---|---|---|---|---|
|
Ном. напряжение рентгеновской трубки |
160 кВ |
160 кВ |
160 кВ |
160 кВ |
|
Постоянная мощность |
640 Вт / 640 Вт |
640 Вт / 1600 Вт |
640 Вт / 3000 Вт |
1000 Вт / 1000 Вт |
|
Размер фокуса в соответствии с EN 12543 |
d = 1,0 мм/ d = 1,0 мм |
d = 1,0мм / d = 3,0мм |
d = 1,0мм / d = 5,5мм |
d = 1,0 мм / d = 1,0 мм |
|
Максимальная сила тока в нити накала |
4,1 А /4,1 А |
4,1 А / 4,2 А |
4,1 А / 4,2 А |
4,1 А / 4,1 А |
|
Напряжение нити накала |
4,2 В / 4,2 В |
4,2 В / 5,5 В |
3,0 В / 5,5 В |
4,2 В / 4,2 В |
|
Свойственная фильтрация |
0,8 мм Ве |
0,8 мм Ве |
0,8 мм Ве |
0,8 мм Ве |
|
Исследуемый материал |
W |
W |
W |
W |
|
Угол наклона луча |
20° |
20° |
20° |
20° |
|
Зона излучения |
40° |
40° |
40° |
40° |
|
Максимальная утечка радиации |
2,5 mSv / час |
2,5 mSv / час |
2,5 mSv / час |
2,5 mSv / час |
|
Способ охлаждения |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
|
Макс. скорость потока в системе охлаждения |
4 л / мин |
4 л / мин |
4 л / мин |
4 л / мин |
|
Макс. t °C во входном отверстии |
35°C |
35°C |
35°C |
35°C |
|
Вес |
8 кг |
8 кг |
8 кг |
8 кг |
|
Тип разъема |
R 24 |
R 24 |
R 24 |
R 24 |
|
Тип рентгеновской трубки |
MXRP- 160C |
MXR-160HP/11 |
MXR-225/21 |
MXR-225/22 |
MXR-226 |
MXR-225НР/11 |
|---|---|---|---|---|---|---|
|
Ном. напряжение рентгеновской трубки |
160 кВ |
160 кВ |
225 кВ |
225 кВ |
225 кВ |
225 кВ |
|
Постоянная мощность |
1000 Вт |
800 Вт / 1800 Вт |
640 Вт / 1600 Вт |
640 Вт / 3000 Вт |
3000 Вт |
800 Вт / 1800 Вт |
|
Размер фокуса в соответствии с EN 12543 |
d = 0,4мм / d = 4,0мм |
d = 0,4 мм /d = 1,0 мм |
d = 1,0мм / d = 3,0мм |
d = 1,0 мм /d = 5,5 мм |
d = 7,5 мм |
d = 0,4 мм/ d = 1,0 мм |
|
Максимальная сила тока в нити накала |
4,2 А |
4,1 А/4,1 А |
4,1 А/4,2 А |
4,1 А/4,2 А |
4,2 А |
4,1 А/4,1 А |
|
Напряжение нити накала |
2,7 В |
2,9 В / 7,3 В |
4,2 В / 5,5 В |
3,0 В / 5,5 В |
5,5 В |
2,9 В / 7,3 В |
|
Свойственная фильтрация |
0,5ммTi+ 2,0мм H2O +2,0мм Al |
0,8 мм Ве |
0,8 мм Ве |
0,8 мм Ве |
0,8 мм Ве |
0,8 мм Ве |
|
Исследуемый материал |
W |
W |
W |
W |
W |
W |
|
Угол наклона луча |
22° |
11° |
20° |
20° |
30° |
11° |
|
Зона излучения |
360х40° |
40х30° |
40° |
40° |
40° |
40х30° |
|
Максимальная утечка радиации |
2,5 mSv/час |
5 mSv/час |
10 mSv/час |
10 mSv/час |
10 mSv/час |
5 mSv/час |
|
Способ охлаждения |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
Водяное охлаждение |
|
Макс. скорость потока в системе охлаждения |
4 л/мин |
4 л/мин |
4 л/мин |
4 л/мин |
4 л/мин |
4 л/мин |
|
Макс. t °C во входном отверстии |
35°C |
35°C |
35°C |
35°C |
35°C |
35°C |
|
Вес |
8 кг |
8 кг |
11 кг |
11 кг |
11 кг |
11 кг |
|
Тип разъема |
R 24 |
R 24 |
R 24 |
R 24 |
R 24 |
R 24 |

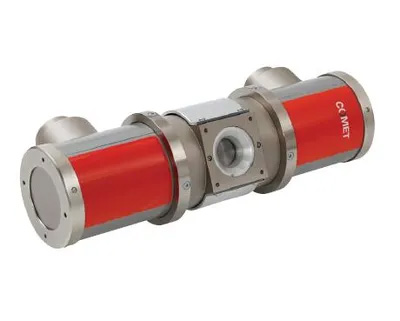

Биполярные металлокерамические рентгеновские трубки
|
Тип рентгеновской трубки |
MXR-320/23 |
MXR-320/26 |
MXR-320HP/11 |
MXR-421/26 |
|---|---|---|---|---|
|
Ном. напряжение рентгеновской трубки |
320 кВ |
320 кВ |
320 кВ |
420 кВ |
|
Постоянная мощность |
640 Вт / 1600 Вт |
1500 Вт / 4200 Вт |
800 Вт / 1800 Вт |
900 Вт / 4500 Вт |
|
Размер фокуса в соответствии с EN 12543 |
d = 1,9мм / d = 3,6мм |
d = 3,0мм / d = 5,5мм |
d = 0.4 мм / d = 1,0мм |
d = 2,5мм / d = 5,5мм |
|
Максимальная сила тока в нити накала |
4,9 А / 4,6 А |
4,9 А / 4,6 А |
4,1 А / 4,6 А |
4,9 А/ 4,6 А |
|
Напряжение нити накала |
3,0 В/ 6,8 В |
2,6 В/ 6,4 В |
2,3 В/ 6,8 В |
3,0 В / 6,8 В |
|
Свойственная фильтрация |
3,0 мм Ве |
3,0 мм Ве |
3,0 мм Ве |
3,0 мм + 2,0 мм Be |
|
Исследуемый материал |
W |
W |
W |
W |
|
Угол наклона луча |
20° |
20° |
11° |
30° |
|
Зона излучения |
40° |
40° |
40х30° |
40° |
|
Максимальная утечка радиации |
5 mSv / час |
5 mSv / час |
5 mSv / час |
10 mSv / час |
|
Способ охлаждения |
Масляное охлаждение |
Масляное охлаждение |
Масляное охлаждение |
Масляное охлаждение |
|
Макс. скорость потока в системе охлаждения |
14 л / мин |
14 л / мин |
14 л / мин |
14 л / мин |
|
Макс. t °C во входном отверстии |
50°C |
50°C |
50°C |
50°C |
|
Вес |
40 кг |
40 кг |
40 кг |
95 кг |
|
Тип разъема |
R 24 |
R 24 |
R 24 |
R 28 |
|
Тип рентгеновской трубки |
MXR-451/26 |
MXR-451HP/11 |
|---|---|---|
|
Ном. напряжение рентгеновской трубки |
450 кВ |
450 кВ |
|
Постоянная мощность |
900 Вт / 4500 Вт |
700 Вт / 1500 Вт |
|
Размер фокуса в соответствии с EN 12543 |
d = 2,5мм / d = 5,5мм |
d = 0,4мм / d = 1,0мм |
|
Максимальная сила тока в нити накала |
4,9 А/ 4,6 А |
4,1 А / 4,6 А |
|
Напряжение нити накала |
3,0 В / 6,8 В |
2,3 В / 6,8 В |
|
Свойственная фильтрация |
3,0 мм Be + 2,0 мм Be |
5,0 мм Ве |
|
Исследуемый материал |
W |
W |
|
Угол наклона луча |
30° |
11° |
|
Зона излучения |
40° |
40х30° |
|
Максимальная утечка радиации |
10 mSv / час |
5 mSv / час |
|
Способ охлаждения |
Масляное охлаждение |
Масляное охлаждение |
|
Макс. скорость потока в системе охлаждения |
14 л / мин |
14 л / мин |
|
Макс. t °C во входном отверстии |
50°C |
50°C |
|
Вес |
95 кг |
95 кг |
|
Тип разъема |
R 28 |
R 28 |
