Рентгеновский аппарат импульсного действия с напряжением на рентгеновской трубке 250 киловольт, ПАМИР-250 входит в линейку усовершенствованных импульсных дефектоскопов серии "ПАМИР". Приборы этой линейки (см. также ПАМИР-200, ПАМИР-300) были разработаны на основе популярных импульсных рентгеновских аппаратов АРИНА. ПАМИР 250 по рентгенографическим характеристикам идентичен рентгенаппарату АРИНА-7, но превосходит его по некоторым эксплуатационным качествам. У ПАМИРа-250 увеличено время непрерывной работы рентгеновской трубки, он более "долговечен" при интенсивной эксплуатации в режимах работы, близких к предельным.
ПАМИР 250 - решаемые задачи
Назначение рентгеновского аппарата ПАМИР 250 - проведение рентгенографического контроля сварных швов металлоконструкций с толщиной стенки до 80 миллиметров (значение по стали, с просвечиванием на рентгеновскую плёнку высокой чувствительности, с применением флуоресцентных усиливающих экранов). Рентгеновский аппарат ПАМИР-250 выступает в качестве портативного источника ионизирующего проникающего излучения. Наиболее часто применяется при выполнении работ по неразрушающему контролю сварных швов трубопроводов в нестационарных условиях.
Питание ПАМИРа-250 может осуществляться как от автономного аккумуляторного источника, например, СПРУТ ИПА-24.18, так и от промышленной сети переменного тока 220 В.
ПАМИР 250 - конструкция элементов и работа рентгенаппарата

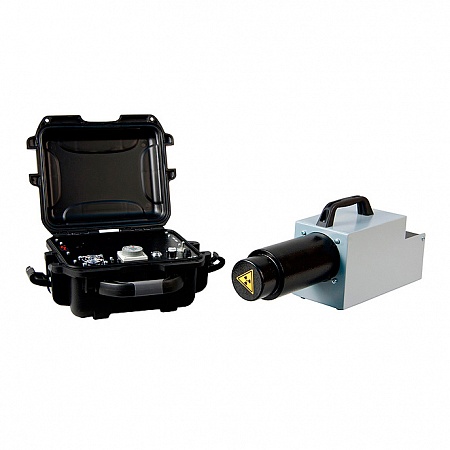

Основными элементами аппарата являются рентгеновский излучатель и портативный пульт управления, соединяемые между собой 30-ти метровым кабелем. Вынос пульта управления от излучающего блока на такое расстояние (в противоположном выходу рабочего пучка излучения направлении) обеспечивает защиту оператора при проведении экспозиции.
Блок излучателя состоит из высоковольтного модуля заполненного маслом и первичного контура, который обеспечивает подачу импульсов на вход высоковольтного блока.
Высоковольтный модуль включает в себя импульсный трансформатор, разрядник - обостритель, импульсную рентген трубку ИМА5-320Д с холодным катодом. Первичный контур состоит из накопительных конденсаторов и газового коммутатора. Указанные цепи излучающего блока ПАМИР-250 формируют короткие наносекундные импульсы высокого напряжения на электродах вакуумной трубки. При столь коротком, но мощном воздействии, в вакуумном промежутке трубки происходит процесс взрывной электронной эмиссии, сопровождающийся вспышкой рентгеновского излучения.
В пульте управления ПАМИРом-250 расположены: источник первичного напряжения, таймер экспозиции, цепи управления и защиты. Источник первичного напряжения представляет собой однотактный высокочастотный транзисторный генератор с самовозбуждением, нагрузкой которого является высоковольтный повышающий трансформатор.
Цепи управления и защиты обеспечивают устойчивую работу генератора и защиту схемы при отсутствии нагрузки (не вставлен разъем высоковольтного кабеля) в цепи высокого напряжения и защиту от перегрева.
Для исключения возможности несанкционированного использования аппарат оснащен замком безопасности.
На лицевой панели пульта управления расположены следующие органы управления и индикации:
- Тумблер включения сети.
- Ключ безопасности (он же ключ включения рентгена).
- Таймер экспозиции.
- Кнопка начала экспозиции.
Таймер имеет несколько временных поддиапазонов. Их переключение осуществляется с помощью микропереключателя, расположенного в левом нижнем углу лицевой панели таймера. С завода изготовителя аппарат выходит с установкой таймера на 5 мин.
Для повышения качества изображения путём снижения влияния на плёнку рассеянных фотонов, а также для обеспечения дополнительных мер безопасности операторов при работе с источниками ионизирующего излучения имеющими широкий угол раствора рабочего пучка излучения, при фронтальном просвечивании рекомендуется использовать коллиматор XRS-АП.
Технические характеристики рентгеновского аппарата ПАМИР-250:
|
Амплитуда напряжения на рентгеновской трубке, кВ |
250 |
|
|
Экспозиционная доза рентгеновского излучения на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке за 1,5 мин, не менее, мкКл/кг (мР) |
310 |
|
|
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм |
до 80 |
|
|
Толщина стали, доступная для рентгенографирования с помощью высоконтрастных рентгеновских пленок, мм |
до 45 |
|
|
Диаметр фокусного пятна, мм |
2,5 |
|
|
Напряжение питания |
однофазная сеть переменного тока (220 - 230) В, (50 ± 1) Гц |
|
|
Потребляемая мощность, ВА, не более |
250 |
|
|
Масса и габаритные размеры составных частей, не более |
||
|
Рентгеновский блок |
масса, кг |
7,2 |
|
длина, мм |
437 |
|
|
ширина, мм |
111 |
|
|
высота, мм |
225 |
|
|
Пульт управления |
масса, кг |
6,0 |
|
длина, мм |
310 |
|
|
ширина, мм |
260 |
|
|
высота, мм |
150 |
|
Комплект поставки:
- Блок рентгеновский.
- Пульт управления.
- Кабель сетевой.
- Кабель высоковольтный.
- Кабель аккумуляторный.
- Комплект запасных частей, инструмента и принадлежностей в соответствии с ведомостью ЗИП.
- Комплект эксплуатационных документов: руководство по эксплуатации, паспорт, ведомость ЗИП.
- Футляр (2 шт.).
Дополнительное оборудование и приспособления к рентген аппарату ПАМИР-250:
- Коллиматоры свинцовые XRS-АП
- Набор «Радиационная опасность» СПРУТ РО для ограждения зоны выполнения работ с рентгеновскими аппаратами
- Приспособление ПАУК-2М
- Штатив для р/а трубный цепной СПРУТ ШРТ-1
- Штатив трехножный для р/а СПРУТ ШРТ-3
- Тележка для импульсного р/а трубная СПРУТ ТР-1
- Источник автономного питания СПРУТ ИПА-24.18 (IP 65)
