Автоматические прибор Вика MATEST E044N

Описание

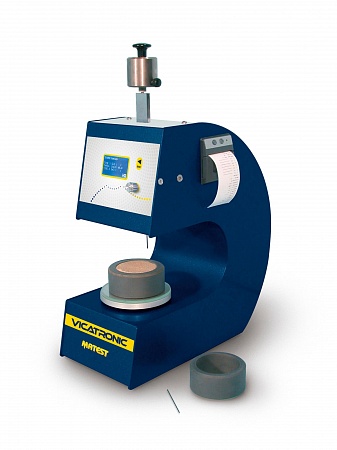

Прибор Vicatronic разработан и изготовлен с использованием самых современных технологий и используется для определения начального и конечного сроков схватывания цементного теста.

Выпускается в тропическом исполнении из компонентов, рассчитанных на использование при влажности не ниже 90% и 20 °С в соответствии с требованиями спецификации EN.

Тест проводится полностью автоматически и дает очень точные и воспроизводимые результаты. Результаты распечатываются на встроенном принтере, что исключает ручные операции по установке и обнулению диаграммной бумаги на барабане. Проводить испытание на приборе очень просто благодаря удобному меню, которое доступно на итальянском, английском, французском, немецком и польском языках.

Vicatronic поставляется со стандартным программным обеспечением для автоматического выполнения всех тестов в соответствии со стандартами: EN 196-3 | EN 13279-2 (гипс) | EN 480-2 | ASTM C191 | DIN 1164 | DIN 1168 (гипс) | NF P15/431 | BS 4550 | AASHTO T131

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Большой высокий контраст и высокое разрешение ЖК-экран.
• Графический дисплей в режиме реального времени.
• Полностью автоматическая проверка.
• Настраиваемые программы для исследовательских испытаний.
• Подходит для работы через встроенный контроль блок или отдельный ПК.

ИСПЫТАНИЯ

Подвижный зонд массой 300 г (1000 г в соответствии с EN, NF стандартами), игла погружения 1,13мм (1мм по ASTM).

Погружение может быть запрограммировано на свободное или управляемое. Гибкие настройки по времени. Время погружений может быть выбрано от 0,5 до 999 минут с фиксированным интервалом между погружениями или переменным, до 5 фаз с разными интервалами. Можно также запрограммировать автоматическое определение времени до заданной глубины погружения. Эти две опции могут быть объединены.

Погружение иглы измеряется очень точным датчиком с разрешением 0,1 мм.

Vicatronic также рассчитывает, отображает на дисплее и

выводит на печать данные:

- Время от момента подготовки образца (устанавливается оператором);

- Время от начала теста;

- Время до следующего погружения;

- Время до завершения теста;

- Число выполненных и оставшихся погружений.

ТАЙМЕР 0 – 999 МИН

Позволяет установить задержку начала теста, что удобно, когда приблизительно известно время схватывания цемента и оператор хочет начать работу на Vicatronic через некоторое время, чтобы сосредоточиться на измерениях с короткими промежутками.

РЕЗУЛЬТАТЫ ИСПЫТАНИЙ

Vicatronic может сохранять все настройки и результаты более чем 50 полных тестов. В случае отключения электричества во время испытания даже на короткое время, тест будет отменен и прибор автоматически прекратит сохранение данных. В конце теста на встроенном принтере автоматически распечатается отчет о последнем выполненном тесте, включая график отслеживания каждого погружения и времени погружения.

ПОДКЛЮЧЕНИЕ К ПК И СЕТИ

Несмотря на полностью независимую работу прибора, который имеет встроенный принтер, Vicatronic может подключаться к ПК (RS-232) с возможностью выгрузки данных, используя программу Microsoft Hyper Terminal, которая обычно есть в Windows. В этом случае обработка данных осуществляется пользователем.

ПО Vicat-Win (принадлежность мод. E044-11) позволяет получать данные, управлять процессом, обрабатывать данные теста и автоматически строить график, настраивать формат документа и распечатывать его.

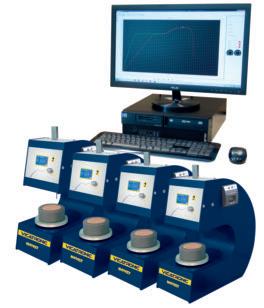

Комплект E044-12 позволяет подключить до 20 приборов Vicatronic для сетевого управления с ПК с помощью разъемов RJ45 по протоколу RS485 и обеспечивает удаленный контроль с ПК каждого отдельного прибора.

Встроенное программное обеспечение имеет много других функций, подробно описанных в технической документации, которая предоставляется по запросу.

Vicatronic поставляется в комплекте со встроенным принтером, двумя закаленными иглами 1 и 1,13мм, двумя коническими кольцами по EN и ASTM, стеклянной пластиной.

ПРИНАДЛЕЖНОСТИ

E044-11 - ПО VICAT-WIN для загрузки, обработки, управления и печати непосредственно с ПК в комплекте с соединительными кабелем 3 м с разъемом RS-232.

E044-12 - КОМПЛЕКТ VICAT-NET для соединения до 20 приборов Vicatronic в сеть при помощи разъемов RJ45 для управления с ПК. В комплект входит ПО, RS232/RS485 конвертер и кабель для подключения одного прибора. Для сетевого подключения дополнительных приборов см. комплект E044-13.

E044-13 - КОМПЛЕКТ с кабелем 5 м для серийного RS485-порта для подключения одного Vicatronic к ПК или сети (кабель другой длины поставляется по запросу).

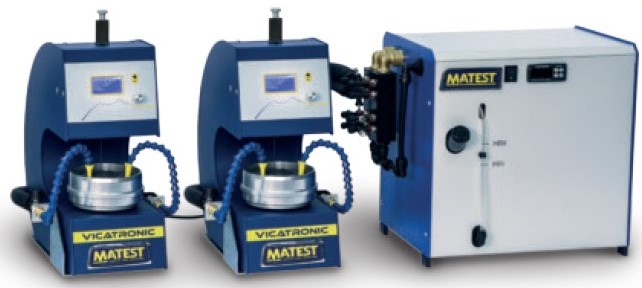

E044-06 - ТЕПЛОСТАТИЧЕСКАЯ КОНТРОЛИРУЕМАЯ СИСТЕМА ОТОПЛЕНИЯ/ОХЛАЖДЕНИЯ «ДВА» VICATRONIC.
Устройство производит воду с подходящими нагревательными и охлаждающими элементами при контролируемой температуре 20 °C ± 0,5 °C. Вода подается в резервуар E043, а затем обратно в ванну, что позволяет проводить испытание при контролируемой температуре и влажности, как по стандарту EN196-3. Система принимает ОДИН или ДВА Vicatronic.

Характеристики:
Емкость воды: 3 литра ок.
Оптимизированный диапазон температур: от 15 до 25 °C
Точность: ± 0,5 °C
Электропитание: 230В 1ф 50/60Гц 350Вт
Габариты: 500x400x300 мм
Масса: 20 кг

E044-30 - ПРИСПОСОБЛЕНИЕ ДЛЯ ОЧИСТКИ ИГЛЫ. Удаляет остатки цементного теста во время работы.

B059M-11 - ТЕРМОДАТЧИК, PT100: используется для измерения температуры образца в реальное время. Термодатчик подключен к сенсорному экрану с целью показать температуру до конца измерения; собрать данные пенетрации и вставить данные о температуре в окончательном отчете.

E043 - ЕМКОСТЬ для испытаний образцов, погруженных в воду для насыщения в соответствии с EN196-3. Испытание проводится при температуре 20 ± 1 °С.

E044-40N - КОНИЧЕСКАЯ ИГЛА 8х50мм, для испытаний гипса по EN и DIN.

E044-41N - ЗОНД 100 г для испытаний гипса по EN и DIN.

E042-02N Пестик 10x50 мм

E042N Финишная игла 1,13 мм по BS, EN 196-3:2005

E042-01N Финишная игла 1 мм по ASTM

E044-45 Пригруз 700 г по EN, NF

E055-04 Пластиковое кольцо 80/90x40 мм по UNI

E055-11 Латунное кольцо 80/90x40 мм по BS

E055-13 Пластиковое кольцо 65/75x40 мм по DIN

ЗАПАСНЫЕ ЧАСТИ

• E046N Закаленная игла 1,13 мм по EN 196-3:2005
• E046-01N Закаленная игла 1 мм по ASTM
• E055-05 Пластиковое кольцо 60/70x40 мм по ASTM
• E055-07 Стеклянная пластина
• E055-10 Пластиковое кольцо 70/80x40 мм по EN, NF
• E042-06N Зонд 300 г по EN 196-3:2005
• E044-48N Винт для крепления иглы к стержню
• C127-11 Термобумага для принтера (упаковка 10 рулонов)
