Описание

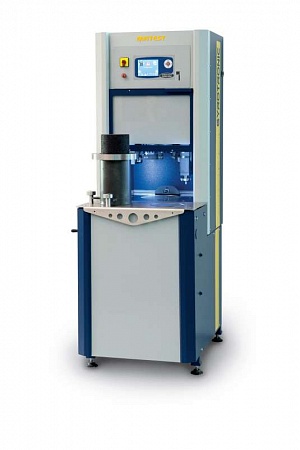

На вращательном уплотнителе за счет сочетания воздействия на смесь вращательно-сдвиговой и вертикальной нагрузок осуществляется формование образцов со свойствами, максимально приближенными к покрытию, получающемуся на дороге. Образцы используются для последующих испытаний.
Полностью автоматический режим уплотнения. Параметры уплотнения задаются со встроенного блока управления или внешнего ПК.
Вертикальная нагрузка осуществляется с помощью пневматического цилиндра и контролируется серво-управляемым регулятором давления. Датчик линейного перемещения измеряет высоту образца.
Вращательное движение создается прецизионной эксцентриковой системой, позволяющей с высокой точностью настраивать и поддерживать угол вращения. Постоянство угла вращения при уплотнении гарантировано жесткой конструкцией рамы.
Скорость вращения обеспечивается частотным инвертором, управляемым встроенным компьютером.
С помощью перфорированных форм на компакторе можно изготавливать образцы из холодных эмульсионных смесей.
На сформованных образцах проводят испытания для определения физических и механических характеристик асфальтобетонных смесей.
Внутренний угол вращения уплотнителя калибруется на производстве Матест в соответствии со стандартом, выбранным покупателем:
- 1,16° по ПНСТ 112-2016, ASTM D6925, AASHTO T312
- 0,82° по EN 12697-10, EN 12697-31
ГЛАВНЫЕ ОСОБЕННОСТИ:
- Постоянство угла вращения для соотвествия требованиям стандартов обеспечивает жесткая стальная рама,
- Вертикальное электро-пневматическое нагружение контролируется серво-управляемым регулятором,
- Блок управления имеет цветной сенсорный экран и операционную систему, аналогичную Windows для ПК,
- Установленное ПО обеспечивает сбор, обработку и сохранение данных на ПК,
- Иконки на сенсорном экране позволяют легко настраивать параметры уплотнения, управлять работой гиратора, обрабатывать данные, строить графики и сохранять данные в файл,
- Прямое подключение к сети интернет предназначено для удаленной техподдержки со стороны специалистов Матест и обновления ПО,
- Сохранение данных возможно через 2 USB порта и слот SD карты.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Размеры образцов: диаметр 100 или150 мм, высота от 0 до 200 мм
- Размеры форм: внутренний диаметр 100 или 150 мм; высота 250 мм для обеих форм.
- Угол вращения: регулируется от 0 до 2,4°
- Число циклов вращения: регулируется от 1 до 5000 циклов/мин
- Скорость вращения: регулируется от 5 до 60 циклов/мин (в стандартах 30 циклов/мин)
- Вертикальная нагрузка для образца диаметром 150 мм регулируется от 10 до 900 кПа:
- (900 кПа, компрессор 9 бар)
- (800 кПа, компрессор 6 бар)
- (700 кПа, компрессор 7 бар)
- Вертикальная нагрузка для образца диаметром 100 мм регулируется от 23 до 1500 кПа (с компрессором 7 бар)
- Регулировка вертикальной нагрузки на образец осуществляется электронной системой.
Режимы работы:
- Уплотнение с заданным числом вращений,
- Уплотнение до заданной высоты образца,
- Уплотнение до заданной плотности образца.
- Для получения плоско-параллельных образцов последний цикл вращения машина выполняет с “нулевым” углом.
Фиксация данных в отчете: число оборотов, высота образца, приложенная нагрузка.
Для работы необходим сжатый воздух, от 7 бар
Смазка для форм в комплекте поставки.
Отдельно заказываются: формы, фильтры, экструдер, столик, воздушный компрессор и т.д.
Электропитание: 230 В 50/60 Гц 1000Вт
Габариты: 640х500х1050 мм
Масса: 240 кг
B041 Вращательный уплотнитель по ASTM
СТАНДАРТЫ: ПНСТ 112-2016 / ASTM D6925 / AASHTO T312 / Внутренний угол вращения 1,16° калибруется на производстве.
B041EN Гираторный компактор по EN СТАНДАРТЫ: EN 12697-10, EN 12697-31 Внутренний угол вращения 0,82° калибруется на производстве
B041-05 Закаленная форма 100 мм в комплекте с нижней пластиной
B41-06 Закаленная форма 150 мм в комплекте с нижней пластиной
B041-08 Закаленная форма 100 мм для эмульсионных смесей в комплекте с нижней пластиной
B041-09 Закаленная форма 150 мм для эмульсионных смесей в комплекте с нижней пластиной
B041-11 Пенетрационный пистон 100 мм
B041-12 Пенетрационный пистон 150 мм
Для облегчения работы со слабосвязанными смесями рекомендуются металлические диски:
B041-13 Диск для форм 100 мм (уп. 2 шт)
B041-14 Диск для форм 150 мм (уп. 2 шт)
Фильтры для поглощения избытка битума в процессе формования:
B041-15 Фильтр для форм 100 мм (уп.100 шт)
B041-16 Фильтр для форм 150 мм (уп.100 шт)
Пуансоны для вращательного уплотнителя:
Образцы из некоторых асфальтовых смесей могут деформироваться после уплотнения в связи с высоким коэффициентом пористости и большими размерами заполнителя.
Для предотвращения такой деформации, при извлечении из форм используются пуансоны, в которых образец выдерживается до охлаждения и приобретения достаточной жесткости:
B041-17 Пуансон для стабилизации и хранения образца 100 мм.
B041-18 Пуансон для стабилизации и хранения образца 150 мм.
ПРИНАДЛЕЖНОСТИ
V207 Воздушный компрессор 10 бар
B041-35 Конденсатор водяных паров из сжатого воздуха (необходимая принадлежность).
B041-20 Рабочий стол для уплотнителей B041 и B041EN, используется для установки экструдера (B041-23) и встроенных весов (B041-26)
B041-19 Рабочий стол для уплотнителей B041-01 и B041-01EN, используется для установки экструдера (B041-23) и встроенных весов (B041-26)
B041-23 Пневматический экструдер, может устанавливаться на B041-26 ВЕСЫ, встроенные в рабочий стол, для удобного взвешивания образца без подъема над поверхностью стола. Показания весов отображаются на панели управления уплотнителя. Предел взвешивания: 30 кг. Точность: ± 6 г
