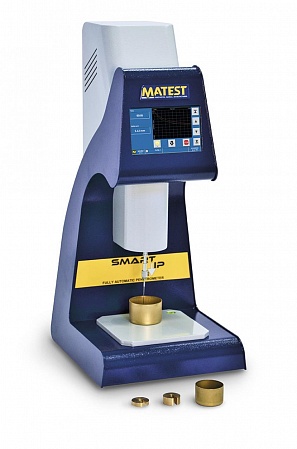

Автоматический пенетрометр MATEST B059M

Описание

Коплект SMARTIP предусмотрен для aвтоматического определения глубины проникания иглы (пенетрации), не позволяя появления никаких возможных ошибок пользователя и обеспечивая надежная повторимость результатов измерений. Благодаря последным технологям - т.е. Микропрочессор и дружественный интерфейс -, Smartip является совсем инновационным.

Оборудование автоматически достигает пункта связи перед тем, как испытание начинается: результат пенетрации дается благодаря дифференциальному трансформатору (LVDT-датчик) с бесконтактным методом измерения. SMARTIP может быть использован вместе с принадлежностями для автоматического измерения электропроводности образцов (модель B059M-01),таким образом улучшая ассортимент испытанных материалов.

Благодаря электромагнитной системе, в каждой пенетрации зондa с иглой aвтоматически выпадает и, в конце испытания, останавливает. Плунжер возвращает в начальную позицию через команду возврата, таким образом готовя иглу на новое измерение.

SMARTIP включает простое в использовании 7" сенсорный экран, который показывает в реальное время диаграмм измерения пенетрации в связи с длительностью испытания, температурой испытания и средними величинами на основе проведимых тестирований.

Этот аппарат сохраняет результаты в неограниченном USB-флеш-накопителе, таким образом позволяя выполнение отчетов или дальнейшие обработки данных.

Smartip поставляется с принадлежностями для определения глубины проникания иглы в соответствии с EN 1426, ASTM D5 и AASHTO T49 и USB-флеш-накопитель для хранения данных.

Баня с терморегулятором, охладитель, термродатчик PT100 и принадлежность для автоматического измерения электропроводности образцов, заказываются дополнительно.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Полностью автоматическое выполнение испытания при нажатии кнопки START: приближение, пункт связи и пенетрация.
•  Автоматическое определения глубины проникания иглы (пенетрации) не позволяя появления никаких возможных ошибок пользователя и обеспечивая надежную повторяемость измерений результатов.
•  Благодаря электромагнитному систему зондa aвтоматически выпадает для выполнения испытания.
•  Автоматическая установка нуля перед началом испытания.
•  Высокотехнологичный дифференциальный трансформатор с бесконтактным методом измерения дает результат пенетрации с разрешением 0,01 мм, в размере с 0 по 50 мм.
•  7" сенсорный экран оснащен простым в использовании программным обеспечением и дружественным интерфейсом.
•  Показание в реальное время диаграмма измерения пенетрации в связи с длительностью испытания, температурой и средними величинами на основе проводимых тестирований.

МОДЕЛЬ A059M-01

Идентичен модели B059M, но оснащен устройством для испытания электропроводности образцов.

ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

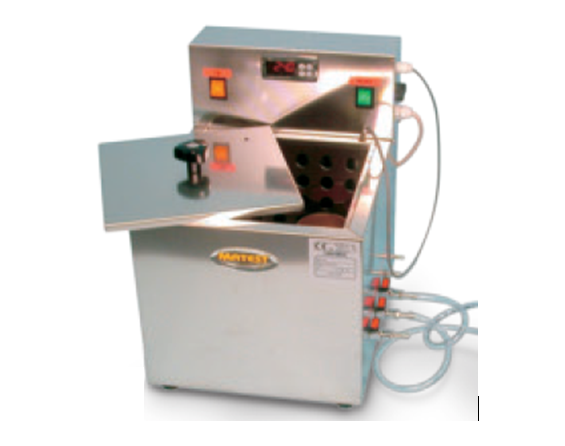

1.                   Водяная баня Matest B058

Водяная баня с системой регулирования воды.

Технически особенности:

Используется для термостатирования воды 25 ± 0.1 °C.

Состоит из ванны на 10 литров из нержавеющей стали, погружного нагревателя с цифровым терморегулятором, электронасоса и охлаждающего контура, подключаемого к водопроводу для понижения температуры воды ниже комнатной. Образец битума термостатируется и переносится в кристаллизатор на пенетрометре (мод. B057-03) только на время испытания.

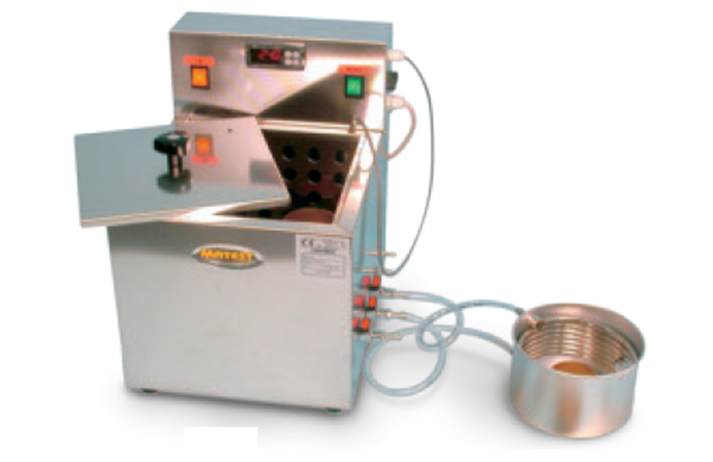

2.                   Водяная баня с внутренним контуром Matest B058-01

Присоединяется к термостату B058, поддерживает температуру образца битума непосредственно на столике пенетрометра.

Размеры Ø151x90 мм

3.       Охладитель Matest B058M

ОХЛАДИТЕЛЬ: 7,5л, оснащен с цифровым терморегулятором (с точностью 0,1°); диапазон температуры с 5 до 30. Идеально подходит для нагрева водяных баней пенетрометра или для выпольнения испытаний под контроллированную температуру:

ТЕРМРОДАТЧИК PT100, для измерения температуры образца в реальноv времb. Он подключается к сенсорному экрану для того, чтобы показать температуру в течение всего процесса, собирать данные в конце пенетрации и перенести данные о температуре в окончательном отчете.

5.       Термометр IP 38C Matest B057-08

6.       Пенетрационная игла Matest B057-06

ПЕНЕТРАЦИОННАЯ ИГЛА в соответствии с EN 1426 и ASTM D5, оснащена с официальным cертификатом UKAS.

7.       Пенетрационная закаленная игла Matest B057-07L

8.       Кристаллизатор стеклянный со вставкой Matest B057-03

9.       Пенетрационный шар Matest B056-09

10.   Пенетрационный конус Matest B057-09

ПЕНЕТРАЦИОННЫЙ КОНУС в соответствии с ASTM D217 И EN 13880-2

ЗАПАСНЫЕ ЧАСТИ

1. Чаша 55x35 мм Matest V122-05
2. Чаша 70x45 мм Matest V122-06
3. Пенетрационная игла с индивидуальным номером B057-04N Пригруз 50 г Matest B057-07
4. Пригруз 50 г Matest B057-04N
5. Пригруз 100 г Matest B057-05N
