Ультразвуковая дефектоскопия: как выбрать способ проверки и оборудование, чтобы не переплачивать и не пропускать дефекты

• Для листового проката и расслоений чаще всего начинают с прямого ПЭП и эхо-подхода.
• Для толстых сварных швов, где важна высота дефекта, обычно смотрят в сторону TOFD.
• Для сложной геометрии и широкого углового диапазона чаще выбирают PAUT.
• Если есть доступ с двух сторон и нужно искать крупные внутренние дефекты, рассматривают теневую схему.
• Если цена ошибки высока или данные спорные, участие сертифицированного специалиста закладывают сразу.

Короткая выжимка: простой метод чаще проигрывает не по точности, а по неправильному месту применения; дорогой - не по цене, а по лишнему усложнению задачи.

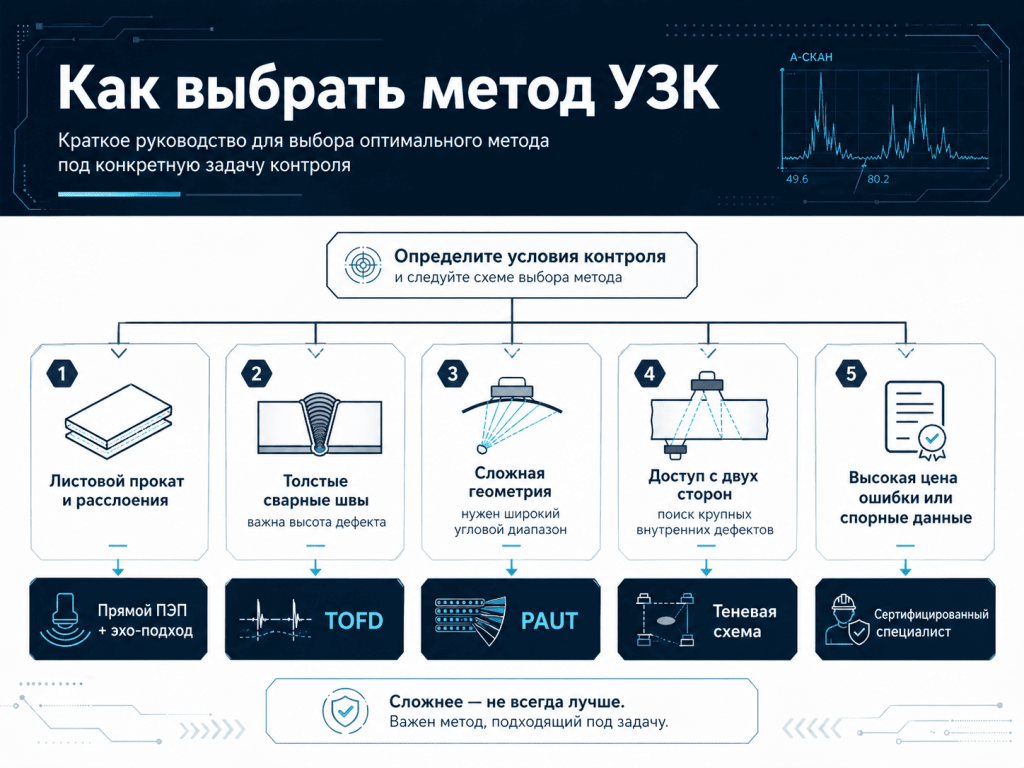

Схема выбора метода УЗК под конкретную задачу контроля.

Почему неправильный выбор схемы УЗК приводит к ложным показаниям и переплатам

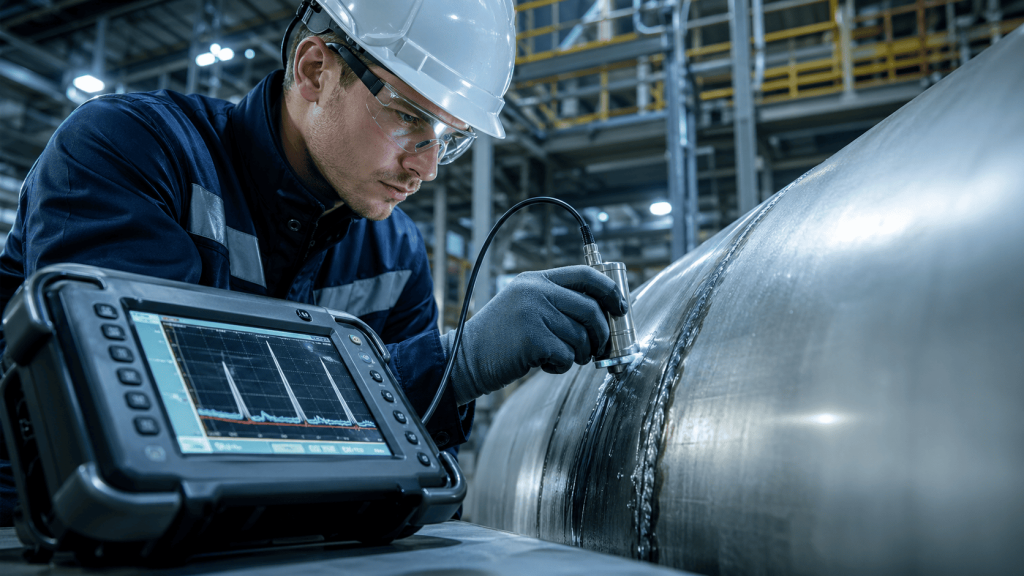

Практический контроль сварного шва на производственном объекте.

Производственные аварии чаще случаются не потому, что контроля не было вовсе, а потому, что его провели неподходящим способом. Эхо-подход на крупнозернистом аустенитном сварном шве дает настолько высокий структурный шум, что реальный дефект в нем теряется. Теневая схема для поверхностной трещины тоже работает слабо: глубину она не покажет и такую несплошность может просто не зацепить, если та не перекрывает акустический путь. В протоколе все выглядит спокойно, а проблема остается в детали.

Есть и обратная ошибка: берут слишком сложную схему там, где она не нужна. Если для рутинной проверки листового проката на расслоения покупают систему фазированных решеток, это не рост качества, а лишние траты. Эхо-подход с прямым преобразователем в такой задаче обычно быстрее, дешевле и по точности не проигрывает. Когда заранее понятно, какой дефект ищут и в каком сплаве, лишних проходов и лишних расходов становится меньше.

Что такое УЗК и как он работает: простыми словами для инженеров

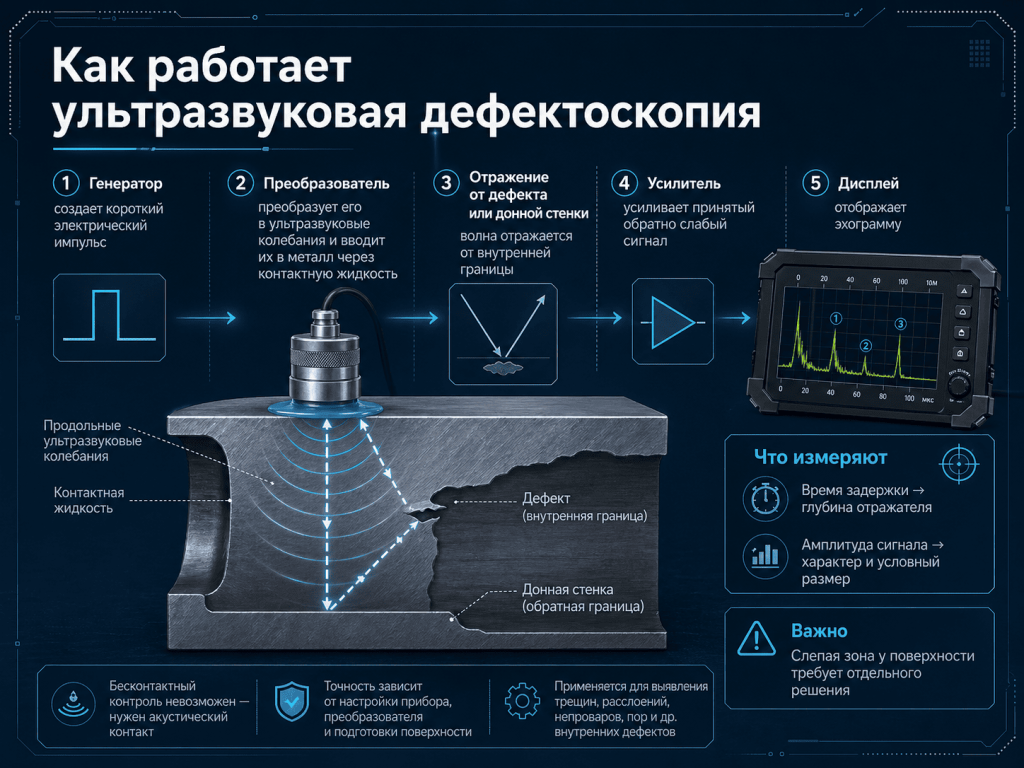

Принцип работы ультразвуковой дефектоскопии и путь сигнала в материале.

Ультразвуковой метод контроля, то есть ультразвуковой метод неразрушающего контроля, опирается на простой физический принцип: звук идет через твердое тело, а на границе сред часть энергии отражается назад. Скорость волны зависит от сплава, температуры и направления распространения. Поэтому прибор не настраивают «вообще», его калибруют под конкретную деталь. Граница раздела - это не только наружная поверхность. Ею может стать и внутренняя неоднородность: трещина, пора, шлаковое включение, непровар. Преобразователь посылает короткий импульс в материал, потом переходит в режим приема и фиксирует то, что вернулось.

Если коротко, принцип ультразвукового метода контроля сводится к двум измеряемым вещам: времени задержки и амплитуде отраженного импульса. По времени рассчитывают глубину отражателя. По амплитуде судят о его характере и условном размере, но прямой линейки тут нет. Совокупность этих данных на экране называют эхограммой. Читать ее «по книжке» мало - здесь многое держится на практике и на понимании того, как ведет себя конкретный сплав.

Как работает дефектоскоп: принцип действия и основные элементы

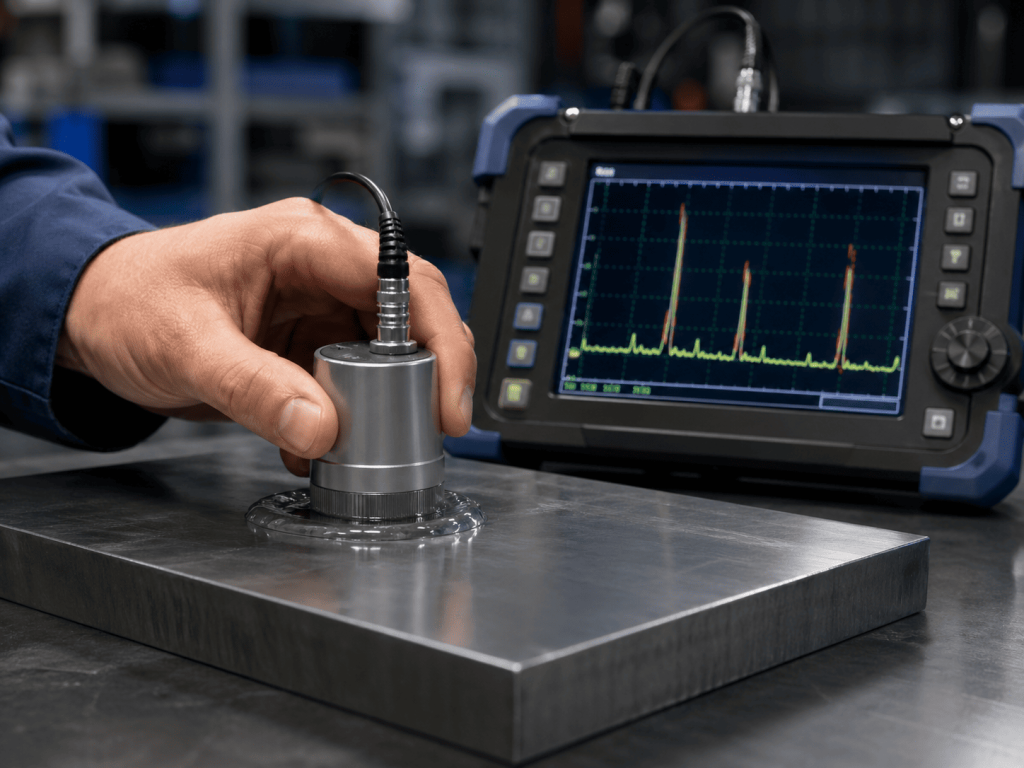

Прямой преобразователь, контактная жидкость и эхограмма на экране дефектоскопа.

Ультразвуковой дефектоскоп обычно состоит из четырех рабочих блоков:

• Генератор создает короткие электрические импульсы нужной частоты.
• Преобразователь, то есть пьезоэлектрический датчик, переводит их в механические колебания и вводит в деталь через контактную жидкость.
• Усилитель принимает ослабленные отклики и поднимает их до уровня, удобного для анализа.
• Дисплей показывает эхограмму в реальном времени.

Когда датчик прижат к поверхности, он работает по циклу: излучение - прием - новый цикл. У зоны ввода есть «слепая» область: сразу после посылки пьезоэлемент еще продолжает звенеть, а приемный тракт не сразу возвращается в рабочий режим. Поэтому эхо от близких к поверхности дефектов частично теряется или искажается. Именно здесь часто и начинаются ошибки: для приповерхностных участков нужны отдельные решения - линия задержки, раздельно-совмещенная схема, более высокая частота или другая траектория прозвучивания.

Интервал между посылками выставляют так, чтобы эхо от донной стенки успевало вернуться до следующего импульса. Если он слишком короткий, отклики накладываются друг на друга, и глубина читается неверно. Цифровая фильтрация, ВРЧ и усреднение отклика нужны здесь не «для удобства», а чтобы приглушить структурный шум и сделать результат надежнее.

Где применяется акустическая дефектоскопия: основные отрасли и категории проверяемых объектов

УЗК трубопровода в промышленном цехе с портативным дефектоскопом.

Акустическую диагностику используют там, где цена ошибки слишком высока. В нефтегазе это трубопроводы и резервуары под давлением, в энергетике - турбины и котлы, в машиностроении и металлургии - входная проверка проката, сварных соединений, литых и кованых деталей. В этот же список входят строительные металлоконструкции, железнодорожные рельсы и колесные пары.

• Машиностроение: проверка сварных швов, литых и кованых деталей, осей, валов, зубчатых колес.
• Металлургия: оценка металлопроката, труб, слябов и заготовок на внутренние дефекты.
• Нефтегазовая промышленность: диагностика трубопроводов, резервуаров, сосудов под давлением, добычных и перерабатывающих установок.
• Энергетика: проверка турбин, котлов и трубопроводов на тепловых и гидроэлектростанциях.
• Строительство: контроль сварных соединений металлоконструкций и проверка железобетонных элементов.
• Транспорт: дефектоскопия рельсов, колесных пар и элементов авиационной техники.

Если говорить про материалы, ультразвуковая дефектоскопия металла охватывает конструкционные и легированные стали, алюминиевые и титановые сплавы, медь, а в ряде случаев и полимерные композиты. Ограничение здесь одно, но важное: акустические свойства среды. Крупнозернистые структуры, например серый чугун и часть аустенитных сталей, сильно рассеивают ультразвук. Из-за этого падают и глубина прозвучивания, и чувствительность. В таких случаях схему и частоту подбирают особенно аккуратно.

Какие дефекты можно обнаружить с помощью УЗК: обзор основных разновидностей и способов

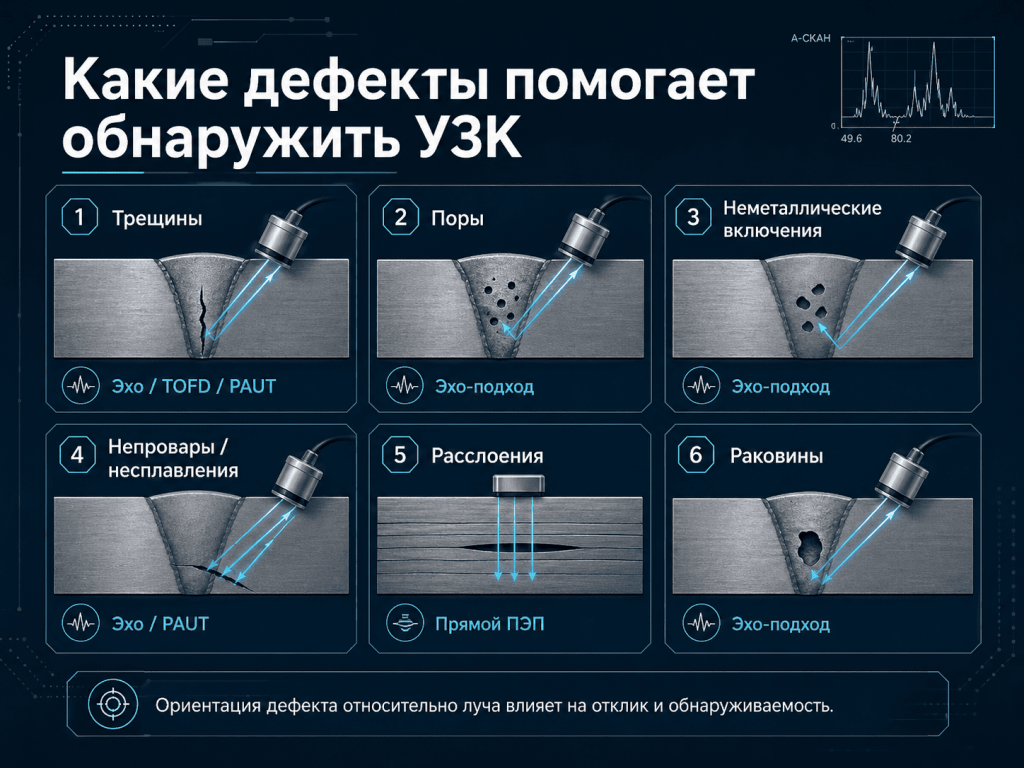

Основные дефекты, которые помогает обнаружить ультразвуковой контроль.

Насколько хорошо сработает ультразвуковой метод контроля металла, зависит не только от самого дефекта, но и от его ориентации относительно луча. Плоская несплошность, стоящая перпендикулярно лучу, отражает максимум энергии. Та же самая несплошность под углом 30° может дать отклик, который трудно отличить от структурного шума. Дальше - короткая сводка по основным дефектам и по тому, чем их обычно ищут.

Тип дефекта	Описание	Рекомендуемый способ	Особенности обнаружения
Трещины	Разрывы сплошности металла, внутренние или выходящие к поверхности.	Эхо-подход, TOFD, PAUT	Лучше всего видны, когда плоскость трещины стоит перпендикулярно волне. TOFD и PAUT точнее показывают размеры.
Поры (газовые включения)	Пустоты округлой формы, возникающие при затвердевании металла.	Эхо-подход	Обычно дают стабильный отклик при разных углах ввода за счет своей формы.
Неметаллические включения	Шлак, оксиды и другие посторонние частицы в структуре металла.	Эхо-подход	По откликам обнаруживаются, но для распознавания часто нужен дополнительный анализ. При одном и том же размере шлак и воздух ведут себя по амплитуде по-разному.
Непровары/несплавления	Участки, где металл в сварном шве не слился полностью.	Эхо-подход, PAUT	Из-за плоской формы часто работают как хорошие отражатели. PAUT дает более подробную картину.
Расслоения	Разделение металла на слои; типично для проката и композитов.	Эхо-подход (прямой ПЭП)	Обычно дают четкий отраженный отклик от плоскости расслоения.
Раковины	Крупные пустоты в литье.	Эхо-подход	За счет формы и размера обнаруживаются достаточно уверенно.

Ключевые методы акустической дефектоскопии: принципы и особенности применения

Сравнение основных методов УЗК по области применения, сильным сторонам и ограничениям.

Теперь - те же задачи со стороны выбора схемы: методы УЗК, или методы УЗК контроля, отличаются не только схемой прозвучивания, но и тем, где они действительно работают. У каждого способа есть своя рабочая зона и свои ограничения.

Импульсный способ (эхо-подход)

Преобразователь посылает короткий импульс и затем принимает отклики от дефектов или от донной стенки. По времени задержки определяют глубину отражателя, по амплитуде - его условный размер. Один и тот же датчик работает и на излучение, и на прием, поэтому такая схема подходит при одностороннем доступе к объекту.

Этот вариант хорошо работает по трещинам, порам, неметаллическим включениям и непроварам в мелкозернистом металле. Его сильная сторона - высокая чувствительность и возможность работать с большими толщинами без слишком сложного оборудования. Слабое место - отклики от дефектов, стоящих под углом к лучу: читать их заметно труднее, и тут квалификация оператора уже критична.

Теневой способ

Два преобразователя ставят по разные стороны объекта. Один посылает волну насквозь, второй принимает прошедший отклик. Если на пути стоит дефект, волна ослабевает или гасится полностью - так и появляется акустическая «тень».

Схема подходит для поиска крупных внутренних дефектов при двустороннем доступе и для материалов с повышенным затуханием. Но глубину она не показывает, мелкие включения ловит слабо и без доступа с двух сторон просто не работает.

Зеркально-теневой способ

Здесь оба наклонных преобразователя находятся с одной стороны объекта. Волна проходит через толщу, отражается от донной стенки и приходит на второй датчик. Если дефект перехватывает этот путь, в донном отклике появляется «тень» или заметное изменение параметров. Такую схему используют для проверки сварных швов при одностороннем доступе и для несплошностей, ориентированных под малым углом к поверхности.

Дифракционно-временной способ (TOFD)

TOFD регистрирует не зеркальные отражения, а дифракционные волны, которые возникают на кромках дефекта. Излучающий и приемный преобразователи разнесены на фиксированное расстояние. По времени прихода дифракционных откликов от верхней и нижней кромок дефекта определяют его высоту и глубину. На экране видны сигналы от обеих кромок, и расстояние между ними показывает высоту дефекта.

С этим способом без подготовленного оператора легко ошибиться уже на чтении данных. TOFD хуже работает по мелким дефектам и в приповерхностной зоне. Кроме того, у него есть выраженные мертвые зоны у наружной и внутренней поверхностей.

Фазированные решетки (Phased Array, PAUT)

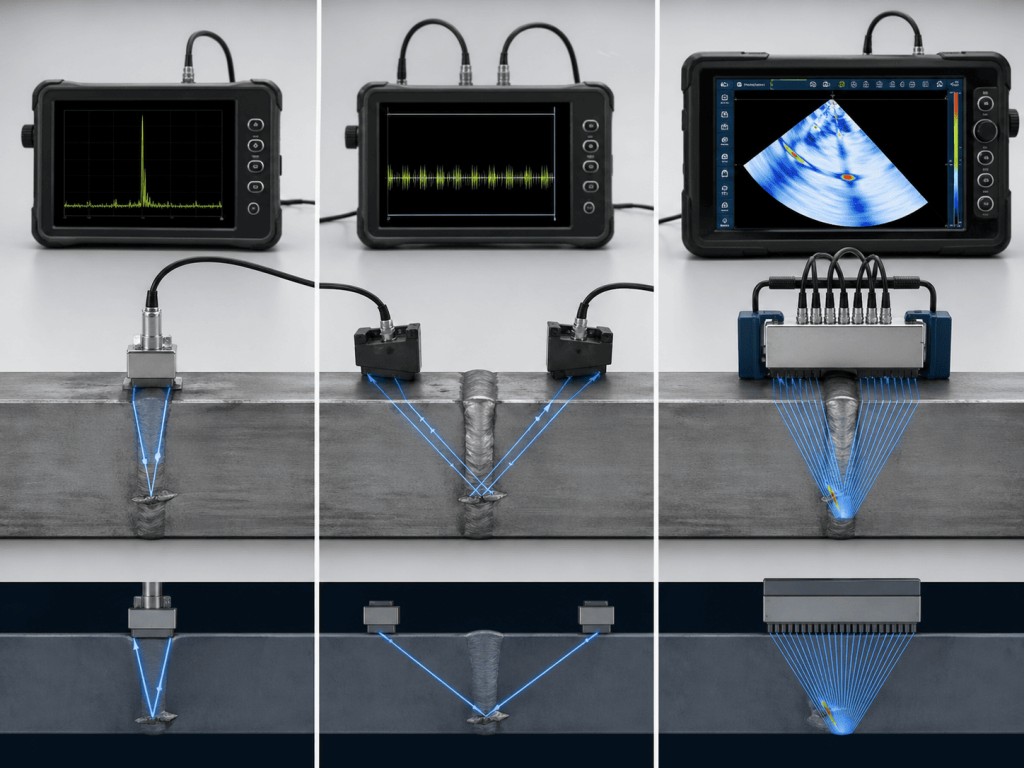

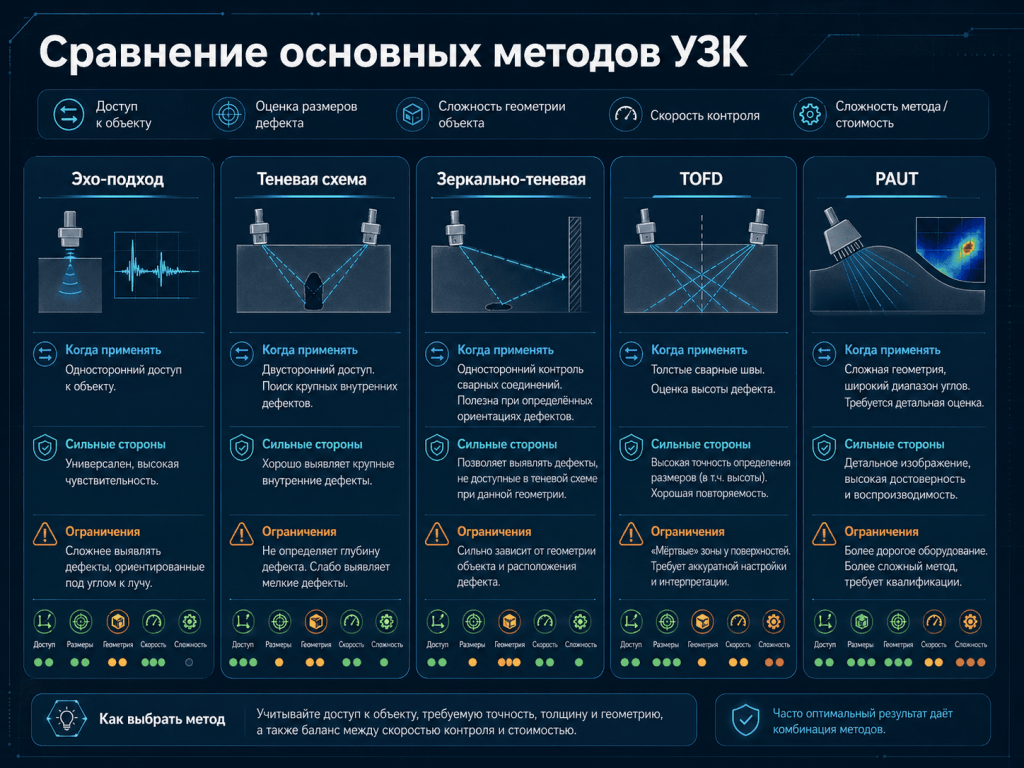

Схематичное сравнение эхо-подхода, TOFD и PAUT для сварного шва.

В PAUT преобразователь состоит из множества пьезоэлементов - от 16 до 128 и более. Если управлять задержками возбуждения каждого элемента, система формирует луч с нужным углом, формой и фокусным расстоянием. Луч сканирует объект без механического переставления датчика, а на экране появляется секторная или линейная развертка - по сути, двумерная картина внутренней структуры.

Главный плюс PAUT - воспроизводимость. Если два оператора работают по одной методике, их результаты будут сопоставимы. Но высокая цена и обучение делают этот вариант разумным не в каждой задаче. Без нормальной калибровки PAUT дает не технологическое преимущество, а дорогую иллюзию точности.

Как выбрать преобразователь и оснастку: быстрый ориентир по задачам

Рабочее место специалиста: дефектоскоп, преобразователи, кабели и металлическая деталь.

Методы УЗК контроля задают физику процесса, а датчик с оснасткой решают, получится ли эту физику реализовать на реальной детали. Если датчик выбрали наугад, даже хороший дефектоскоп начинает давать ложные срабатывания: одна и та же неоднородность то появляется, то исчезает при небольшом сдвиге позиции и усилия прижатия.

Тип преобразователя / оснастки	Когда обычно подходит	Где чаще «проваливается»	Что проверить перед стартом
Прямой контактный	Расслоения, крупные объемные неоднородности, донный отклик на прокате	Наклонные плоскостные дефекты в швах, сложная кривизна	Стабилен ли донный отклик, хороший ли контакт, повторяется ли картина по поверхности
Наклонный на призме	Сварные соединения, участки, где нужно подсветить корень и боковые грани разделки	Очень тонкие стенки, грубая поверхность, неудобный доступ	Подходит ли угол ввода для нужной зоны и нет ли ложных отражений от геометрии
Раздельно-совмещенный	Ближняя зона, повышенная чувствительность у поверхности, работа в шумных условиях	Толстые детали с большой дальностью, где нужен высокий энергетический запас	Верно ли выставлены развертка и чувствительность под ближние отражатели
С линией задержки	Приповерхностные трещины, лучшее разрешение у наружной зоны	Горячие поверхности без подходящих материалов линии, грубая геометрия	Корректен ли «ноль», устойчив ли контакт, нет ли паразитных откликов
Иммерсионный (через водяной слой)	Серийные детали, автоматизация, сложные формы, стабильный ввод	Работа «в поле», отсутствие условий для ванны или сканера	Стабилен ли путь в жидкости и повторяется ли позиционирование

Как выбрать схему акустической дефектоскопии: ключевые факторы и критерии

Если говорить по делу, выбор схемы держится на семи вещах:

• сплаве;
• характере дефекта;
• геометрии объекта;
• требуемой точности;
• условиях эксплуатации;
• доступности приборов;
• бюджете.

Ниже - рабочая схема выбора, где тип среды и тип дефекта дают первую опорную точку.

Сплав / объект	Характерный дефект	Рекомендуемый способ	Рабочая частота	Комментарий
Мелкозернистая конструкционная сталь	Трещины, поры, непровары в швах	Эхо-подход (наклонный ПЭП)	2,5-5 МГц	Базовая схема для большинства сварных соединений
Аустенитные стали, крупнозернистые швы	Трещины, несплавления	PAUT или TOFD	0,5-1 МГц	Из-за сильного структурного шума нужны более сложные решения и низкие частоты
Листовой прокат, плиты	Расслоения	Эхо-подход (прямой ПЭП)	2-5 МГц	Быстрый и экономичный вариант для больших площадей
Толстостенные конструкции (>100 мм)	Трещины, включения	TOFD или эхо-подход на низкой частоте	1-2 МГц	Главное требование - достаточная глубина прозвучивания
Трубы, криволинейные детали	Трещины в швах, расслоения стенки	PAUT (секторное сканирование)	2-5 МГц	Один проход закрывает широкий угловой диапазон без переустановки датчика
Алюминиевые и титановые сплавы	Поры, расслоения, трещины	Эхо-подход, иммерсионная схема	5-10 МГц	Звук проходит хорошо, чувствительность к мелким дефектам высокая
Бетон, железобетон	Пустоты, расслоения, оценка однородности	Теневой способ, низкочастотный эхо-подход	20-100 кГц	Заполнитель сильно рассеивает волну, поэтому обычно доступны только крупные дефекты и общая оценка качества

Акустические свойства среды задают стартовые параметры - скорость звука, затухание и размер зерна. По ним уже видно, насколько глубоко волна пройдет в объект. Мелкозернистые конструкционные стали нормально прозвучиваются на 2-5 МГц. Крупнозернистые аустенитные швы и чугун требуют снижения частоты до 0,5-1 МГц и нередко вынуждают переходить на PAUT или TOFD.

Ориентация дефекта тоже решает многое. Трещины, стоящие перпендикулярно поверхности, хорошо видны наклонными преобразователями в эхо-режиме. Расслоения и непровары, лежащие параллельно поверхности, чаще ищут прямым преобразователем или зеркально-теневой схемой. Если ориентация заранее неясна, PAUT с секторным сканированием позволяет перекрыть несколько углов за один проход.

Условия эксплуатации учитывают заранее: иначе показания просто смещаются. Температура выше 60°C требует высокотемпературных преобразователей и термостойких контактных жидкостей. Сильные электромагнитные поля рядом с трансформаторами или дуговыми печами создают помехи в аналоговых цепях. В такой зоне предпочтительнее приборы с цифровой обработкой отклика.

Нужная точность сразу делит задачи на две группы. Для скрининга, когда важно просто обнаружить сам факт дефекта, обычно хватает эхо-подхода. Если нужно оценить остаточный ресурс и точно измерить высоту трещины, используют TOFD или PAUT с соответствующей методикой.

В конце выбор все равно упирается в цену ошибки. Для рутинной входной проверки листового металла на расслоения прямой преобразователь в эхо-схеме обычно закрывает задачу без лишних затрат. Для магистрального трубопровода под давлением экономия на методе уже выглядит сомнительно.

Перед тем как выбрать схему, ответьте на четыре вопроса:

1. Какой материал или сплав проверяют?
2. Какой дефект ищут: трещину, расслоение, пору, непровар?
3. Есть ли доступ только с одной стороны или с двух?
4. Нужно просто найти дефект или еще и измерить его высоту и положение?

Почему «сильный отклик» не всегда означает «большой дефект»

Амплитуда отклика зависит не только от размера неоднородности, но и от того, как именно она отражает волну. Один и тот же дефект при небольшом изменении угла ввода или точки сканирования может давать совершенно разные уровни. Обычно здесь работают три фактора:

• ориентация плоскости относительно луча;
• заполнение дефекта;
• потери на пути - затухание в структуре, плохой контакт, грубая поверхность.

Поэтому в работе почти никогда не говорят об «истинном размере» по одному лишь отклику. Его сопоставляют с эталонным отражателем и смотрят, повторяется ли картина при заданной схеме прозвучивания. Это не слабость метода, а нормальный способ сделать оценку устойчивой для разных смен и разных операторов.

1. Сначала подтверждают геометрию сигнала: повторяют проход под другим углом или с зеркальной стороны шва, если доступ это позволяет. Истинная несплошность ведет себя согласованно, а геометрические отражения часто «скачут».
2. Потом смотрят на контакт: донный отклик и шумовой фон должны быть стабильны на соседнем чистом участке.
3. И только после этого делают вывод: если сигнал спорный, одного прохода мало, даже если на экране все выглядит убедительно.

Частые ошибки при проведении акустической дефектоскопии и как их избежать

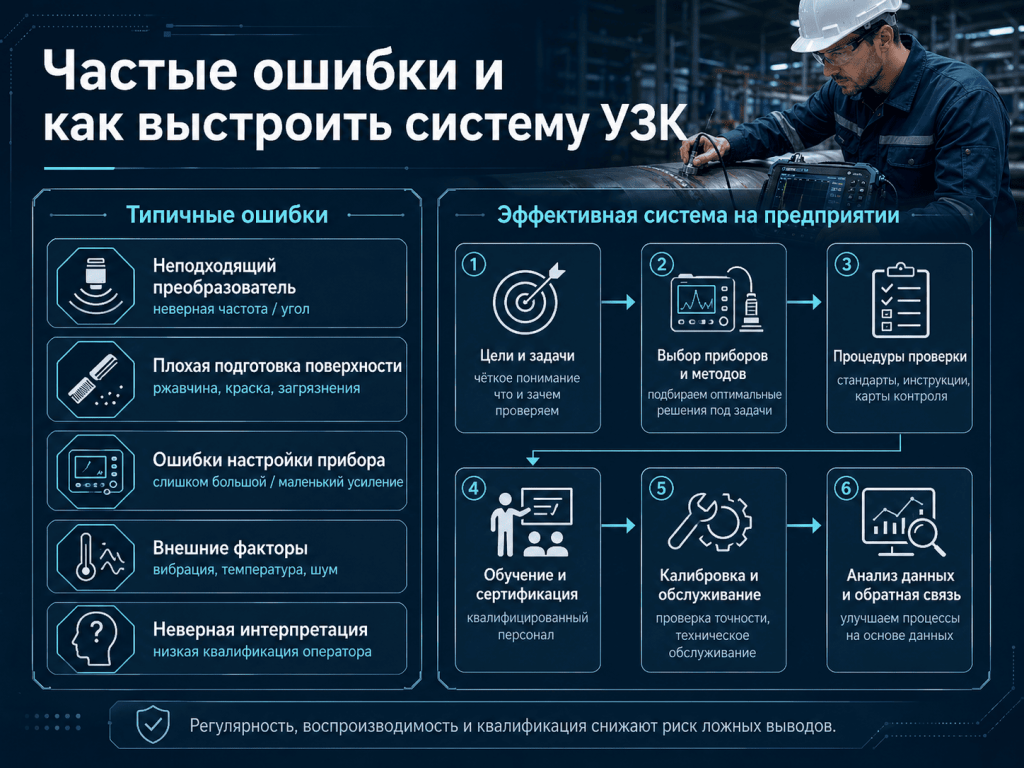

Типичные ошибки при УЗК и элементы эффективной системы контроля на предприятии.

Большая часть ошибок появляется не из-за поломки прибора. Чаще промахиваются еще до первого прохода - на выборе датчика, настройке и подготовке поверхности.

Ошибки на этапе подготовки: выбор преобразователя и подготовка поверхности

Типичная история выглядит так: оператор берет датчик, который есть под рукой, а не тот, который нужен под конкретную задачу. Низкочастотный преобразователь на тонкостенной детали дает слепую зону у поверхности и фактически перекрывает всю толщину. Прямой преобразователь на сварном шве с угловыми дефектами может не увидеть трещину, ориентированную под углом к поверхности. Тип, частоту и угол ввода подбирают под конкретную деталь и конкретный дефект, а не «по привычке». Проверка на образце с искусственными дефектами перед началом работы здесь обязательна.

С поверхностью ситуация не менее жесткая. Ржавчина, окалина и краска образуют воздушный зазор между датчиком и металлом. Через воздух ультразвук почти не проходит, контакт рвется, а прибор показывает потерю донного отклика - и ее легко принять либо за дефект, либо просто проигнорировать. Поэтому зону работы зачищают до металла, а контактный гель наносят без пропусков.

Ошибки на этапе настройки оборудования

Завышенное усиление превращает структурный шум в «дефекты», заниженное - прячет реальные включения. Если временную развертку выставили неверно, отметка дефекта смещается по глубине. Порог, выбранный «на глаз», убивает повторяемость. Калибровка по стандартному образцу перед каждой сменой и при смене преобразователя - это не бюрократия, а минимальное условие, без которого показаниям просто не поверят.

Ошибки при проведении проверки: внешние факторы

Вибрация от соседней оснастки дает помехи в отклике. Температура ниже 0°C меняет вязкость контактного геля и скорость звука в сплаве, из-за чего начинает плыть глубина. Сильные электромагнитные поля искажают работу аналоговых цепей. Если эти условия не учли заранее, потом спорят уже не о дефекте, а о том, можно ли доверять самой записи.

Ошибки при интерпретации: квалификация персонала

Это самый дорогой тип ошибки. Оператор, который не понимает физику выбранной схемы, не отличит ложный отклик от реального дефекта, не оценит его ориентацию и не поймет, когда нужен повторный проход другим способом. Отражения от ребер, кромок разделки и усиления шва нередко выглядят убедительно и повторяются стабильно. Именно поэтому их и путают с несплошностями. Сертификация здесь важна не ради формального допуска: она снижает риск того, что человек у экрана перепутает геометрию детали с дефектом. Наставничество тоже работает - новичок быстрее набирает рабочий опыт, когда рядом есть тот, кто уже видел типовые ловушки.

Когда стоит доверить УЗК специалистам: роль квалификации и опыта

Граница между задачами «сделать своими силами» и задачами «звать специалиста» проходит не по сложности интерфейса прибора, а по цене ошибки.

• Проверка критически важных конструкций - сосудов под давлением, магистральных трубопроводов, несущих металлоконструкций - не терпит самодеятельности. Отказ таких объектов означает аварийный риск, экологический ущерб и серьезные финансовые потери. Здесь нужен не просто человек, который умеет нажимать кнопки, а специалист, способный выдать юридически значимое заключение с подтвержденным уровнем квалификации.
• Дефекты сложной формы или дефекты в акустически неудобных зонах тоже лучше не оставлять «на общих настройках». Пример - корень сварного шва аустенитной стали. В таких случаях специалист меняет схему прозвучивания, подбирает частоту и при необходимости подключает второй способ для подтверждения данных.
• TOFD и PAUT сложны не только для прибора, но и для интерпретации. Секторная развертка или B-скан содержат куда больше информации, чем обычная эхограмма. Ошибка чтения здесь опаснее, чем отсутствие проверки: она создает ложное чувство безопасности.
• Нестандартные сплавы, необычная геометрия, спорные протоколы и обучение персонала - это уже зона, где опыт действительно окупается. Дорогой прибор сам по себе систему не выстраивает: без процедуры, обучения и нормальных протоколов он проблему не решает.

Как создать эффективную систему УЗК на предприятии: стратегия и обучение персонала

Рабочая система УЗК не собирается одним приказом. Если выпадает хотя бы один этап, проблема всплывает позже - уже в цехе, на аудите или на повторной проверке.

1. Определение целей и задач. Сначала фиксируют, что именно проверяют. Например: сварные швы трубопроводов на трещины и непровары с заданной периодичностью. От этого зависит, нужен ли PAUT ради воспроизводимости или достаточно эхо-подхода для скрининга.
2. Выбор приборов и способов. Оборудование подбирают по сплаву, геометрии детали и типовым дефектам. Сразу смотрят и на то, можно ли масштабировать решение при росте объема работ.
3. Разработка процедур проверки. В инструкциях прописывают подготовку поверхности, настройку дефектоскопа, последовательность измерений, критерии оценки дефектов и правила оформления протоколов. Без такой фиксации результат слишком сильно зависит от конкретного оператора.
4. Обучение и сертификация персонала. Людей учат не только работать с прибором, но и понимать физику процесса, читать отклики и принимать обоснованные решения. Наставничество здесь дает реальную отдачу: с опытным специалистом новичок быстрее выходит на рабочий уровень.
5. Внедрение системы управления качеством. УЗК связывают с общей системой качества предприятия. Регулярный аудит процедур, пересмотр накопленных данных и корректирующие действия делают проверку не реакцией на брак, а инструментом предупреждения проблем.
6. Регулярная калибровка и обслуживание оборудования. Если дефектоскоп вовремя не поверили, доверия к его показаниям не будет. Регламент обслуживания и калибровки должен работать без пауз.
7. Анализ результатов и обратная связь. Накопленные данные периодически пересматривают, ищут повторяющиеся типы дефектов и связывают их с технологическими параметрами. Так можно вмешаться в процесс раньше, чем дефект дойдет до отказа.

Как согласовать требования к проверке и не провалить аудит

На бумаге методика может выглядеть безупречно, но на аудите обычно проваливаются не на названиях методов, а на воспроизводимости и на протоколах. Поэтому заранее договариваются о трех вещах: что именно ищут, какую зону прозвучивания считают достаточной и как подтверждают повторяемость результата.

• Описывайте задачу через риск: какой отказ недопустим - утечка, разрушение, усталостная трещина; какой участок самый опасный - корень, зона термического влияния, донная часть.
• Фиксируйте воспроизводимость: один и тот же объект в разных сменах и у разных операторов должен давать сопоставимую картину. Для этого в процедуре жестко задают настройки, тип датчика, схему сканирования, подготовку поверхности и порядок проверки чувствительности.
• Определяйте триггеры эскалации: какие отклики считают спорными и что делают дальше - повторяют проход под другим углом, применяют другой способ или зовут специалиста более высокой квалификации.
• Продумывайте хранение данных: ключевые сканы и файлы связывают с номером детали, партии и участком. Потом это сильно экономит время на разборе претензий и повторных обследованиях.
